524 Versión PCargador de ruedas
- Potencia Neta: 106 kW (142 hp) a 1900 rpm
- Peso Operativo: 12 282 kg (27 077,84 lb)
- Capacidad de la Cuchara: 1,9–2,3 m³ (2,50–3,00 yd³)
Características
Expandir
Contraer
Pala cargadora frontal pesando material en la cuchara
Pala cargadora frontal con varillaje de elevación alta
Cuchara de rendimiento mejorado
Columna de dirección ajustable doble
Módulo de teclado
Unidad de pantalla avanzada
Asiento
Cuchara de llenado para cargadora de ruedas
Vista del sistema de refrigeración Quad-Cool
Vista del paquete de refrigeración en la parte trasera de la maquinaria
Acceso al compartimiento desde el lado izquierdo
Acceso al compartimiento desde el lado derecho
Vista de Quad-Cool
Cargadora de ruedas con cámara trasera
Cargue material de manera precisa con el sistema de báscula de carga útil
Pala cargadora frontal pesando material en la cuchara
Descripción general
John Deere ofrece a sus clientes un sistema de báscula de carga útil fácil de manipular y calibrar que brinda mediciones precisas y pesaje dinámico. Esta función permite que los clientes carguen material con mayor rapidez gracias a la información que obtienen directamente en el panel del operador o en John Deere Operations Center.
Ventajas
- Mayor precisión: el sistema de carga útil que ofrece John Deere proporciona a los operadores una mayor precisión (+/-1,5 %) gracias al conocimiento experto de las propiedades cinemáticas de las palas cargadoras frontales y de sus dimensiones y especificaciones exactas. Esto garantiza que se alcancen los pesos objetivo casi exactos y que se carguen con eficacia en mezcladoras de pienso, camiones, tolvas o plantas de procesamiento. Además, ayuda a evitar que la pala cargadora frontal tenga que volver a la pila para obtener más material o para descargar el material sobrante.
- Fácil calibración: la calibración se realiza a través del panel operativo del sistema de pesaje de carga útil. El operador solo debe calibrar el sistema cuando se producen cambios en la cuchara o se realiza mantenimiento en el sistema hidráulico del equipo. Los pasos para realizar la calibración se muestran en el panel de una manera sencilla.
- Pesaje dinámico: no es necesario bajar y volver a subir constantemente el brazo de la pala cargadora frontal para determinar el peso después de volcar el material. El sistema de carga útil puede determinar automáticamente el nuevo peso tras los vuelcos, lo que reduce el tiempo necesario para cargar la cantidad exacta de material.
- Asistencia de John Deere: el sistema de carga útil es una solución respaldada por John Deere, lo que significa que si surge algún problema, solo debe llamar a su concesionario John Deere.
- Integración con John Deere Operations Center: la integración de los datos de pesaje de carga útil en John Deere Operations Center implica que puede acceder a los datos desde casi cualquier lugar, no solo desde la cabina de la maquinaria.
- Opciones de conjuntos de fábrica y kits de montaje en campo: existe una amplia gama de opciones para equipar las palas cargadoras frontales utilitarias John Deere con el sistema de carga útil, incluida la integración completa de fábrica o la incorporación mediante kits de montaje en campo.
Mueva más material y alcance superficies más elevadas
Pala cargadora frontal con varillaje de elevación alta
Cuchara de rendimiento mejorado
Descripción general
La cargadora de ruedas Versión P ofrece funciones que permitirán que los clientes obtengan resultados excelentes. Gracias al desarrollo de nuevas cucharas, el brazo de la cuchara tiene un mayor alcance y los controles de operación hacen que el día a día del operador sea más sencillo.
Ventajas
- Se diseñó una nueva cuchara para satisfacer las necesidades de los clientes. Se mejoró la retención de material de la cuchara aumentando en 15 grados la retracción de la cuchara para reducir el derrame de material. Los alicates de corte lateral curvados y los protectores contra derrames integrados mejoran la velocidad de llenado de la cuchara. Las cucharas de excavación o de uso general (GP) ofrecen configuraciones con pasador o acoplamiento rápido, de 1,9 m3 a 2,3 m3.
- El varillaje de elevación alta con barra en Z agrega 330 mm de altura del pasador de articulación por encima del varillaje de serie.
- Las funciones de regreso a posición de excavación (RTD) y regreso a posición de transporte (RTC) permiten acelerar la producción en aplicaciones repetitivas de carga
- El desenganche de altura del aguilón (BHKO) se utiliza para agilizar las actividades de carga.
Cabina del operador segura y cómoda
Columna de dirección ajustable doble
Módulo de teclado
Unidad de pantalla avanzada
Asiento
Descripción general
La cabina del operador de la cargadora de ruedas brinda gran comodidad para el operador, dado que facilita las actividades diarias con controles simples ubicados cerca de las manos del operador. La cabina cumple con todas las certificaciones de seguridad internacionales que garantizan la protección del operador durante las actividades diarias.
Ventajas
- El módulo de teclado (SSM) es fácil de usar y permite que el operador realice ajustes durante la operación diaria. Los interruptores se ubican cerca de las manos del operador para una respuesta rápida.
- La columna de dirección ajustable doble permite una inclinación doble entre la columna y el volante para que los operadores puedan personalizar la posición del volante según sus necesidades
- La unidad de pantalla avanzada (ADU) con tecnología de pantalla táctil facilita la realización de ajustes del operador. La cámara trasera muestra su contenido en la ADU.
- El asiento incluye extensión de respaldo, espuma gruesa, cubierta de tela y cuero y suspensión neumática ajustable. El asiento proporciona comodidad óptima para el operador.
- La cabina cuenta con certificación ROPS (estructura protectora contra vuelcos) y FOPS (estructura protectora contra caída de objetos) Nivel 1 y cumple con todos los estándares.
Reduzca las pérdidas durante la manipulación de la carga
Cuchara de llenado para cargadora de ruedas
Descripción general
Las cargadoras de ruedas John Deere se diseñan para mover material con eficiencia y reducir las pérdidas gracias a la tecnología incorporada en el equipo. En algunas aplicaciones, la distancia de desplazamiento puede ser extensa y es posible que se produzcan pérdidas innecesarias durante el proceso de manipulación de la carga.
Ventajas
- El control de conducción mejora la suspensión de la maquinaria y reduce la flexión de los neumáticos al recorrer terrenos accidentados o circular a velocidades que superen el valor predeterminado. Al amortiguar el movimiento del brazo, el control de conducción también reduce los derrames de materiales de la cuchara. El operador puede modificar los parámetros.
- El control de patinaje permite aumentar la vida útil de los neumáticos durante el proceso de llenado de la cuchara evitando que las ruedas giren demasiado.
- El sistema de bloqueo del diferencial automático bloquea los ejes para que las ruedas izquierda y derecha giren juntas cuando se detecta patinaje de los neumáticos.
Vista del sistema de refrigeración Quad-Cool
Vista del paquete de refrigeración en la parte trasera de la maquinaria
Mantenimiento diario al nivel del suelo
Acceso al compartimiento desde el lado izquierdo
Acceso al compartimiento desde el lado derecho
Vista de Quad-Cool
Descripción general
Los operadores y los técnicos de mantenimiento deben realizar tareas de mantenimiento diarias y periódicas en el equipo para garantizar el funcionamiento y la disponibilidad operativa.
Ventajas
- Fácil acceso a los filtros de combustible y aceite desde el suelo.
- Indicadores de nivel de refrigerante y aceite hidráulico de fácil acceso para realizar la revisión diaria.
- Sistemas de revisión del nivel de aceite mediante varillas de nivel para la transmisión, los ejes y el motor. Mantenimiento total al nivel del suelo.
- Acoplamiento rápido para realizar diagnósticos y recolectar aceite de los sistemas.
- Filtros de aire de la cabina y el motor fácilmente accesibles para que el operador los revise o cambie según sea necesario.
- Interruptor de encendido principal ubicado en el compartimiento de la batería para garantizar un fácil acceso durante las actividades de mantenimiento del equipo.
- El sistema Quad-CoolTM brinda el mejor acceso en su clase para limpiar los enfriadores de la maquinaria.
Cámara trasera: mirada adicional sobre el sitio de trabajo
Cargadora de ruedas con cámara trasera
La cámara trasera está disponible actualmente para todas las cargadoras de ruedas John Deere. El sistema le proporciona al operador imágenes detalladas del área que se encuentra detrás de la maquinaria a través de una unidad de pantalla avanzada (ADU) ubicada dentro de la cabina.
El operador puede configurar la cámara trasera de dos maneras.
- Manual: la cámara está apagada. El operador puede activar la cámara pulsando el botón INFO (Información) en la unidad de pantalla avanzada.
- Retroceso: la pantalla cambia a la vista de cámara cuando se activa la transmisión en marcha de retroceso.
Especificaciones & comparación
Añadir modelo
| Especificaciones & comparación | ||||
|---|---|---|---|---|
| Seleccione hasta 4 modelos para comparar las especificaciones | John Deere 524 Versión P Cargador de ruedas |
TREN DE POTENCIA
| Fabricante del motor | John Deere | |||
|---|---|---|---|---|
| Modelo de motor | PowerTech E6068H | |||
| Cilindrada, ltr (Inches³) | 6.8 (414) | |||
| Régimen nominal, rpm | 1900 | |||
| Par, Nm (lbf / ft) | 644 (475) | |||
| Tipo de transmisión | Powershift | |||
| Tipo de diferencial delantero | Locking | |||
| Tipo de diferencial trasero | Locking | |||
| Tamaño de neumáticos | 20.5 R25 | |||
| Freno de servicio - Tipo | Wet Disc | |||
| Freno de servicio - Accionamiento | Hydraulic | |||
| Freno de estacionamiento - Tipo | Wet Multi Disc |
DIMENSIONES
| Distancia entre ejes, mm (ft/in) | 2930 (9 ft 7 in) | |||
|---|---|---|---|---|
| Altura - Sobre la cabina, mm (ft/in) | 3250 (10 ft 8 in) | |||
| Altura libre sobre el suelo, mm (inches) | 400 (15.7) | |||
| Anchura - Sobre los neumáticos, mm (ft/in) | 2546 (8 ft 4 in) | |||
| Altura - Pasador de pivote, mm (ft/in) | 3770 (12 ft 5 in) | |||
| Alcance - Descarga de 45° a 2.130 mm, mm (ft/in) | 1410 (4 ft 8 in) |
CAPACIDADES
| Depósito de combustible, ltr (gallons (US)) | 220 (58) | |||
|---|---|---|---|---|
| Capacidad colmada, m³ (yd³) | 2.1 (2.75) | |||
| Sistema de control de la marcha | Optional | |||
| Tipo de bomba | Variable Displacement Axiel Piston Pump | |||
| Pump Flow - 1, lt/min (gallons (US) / min) | 186 (49) |
PESOS
| Peso operativo, kg (lbs) | 12282 (27077.84) |
|---|
-

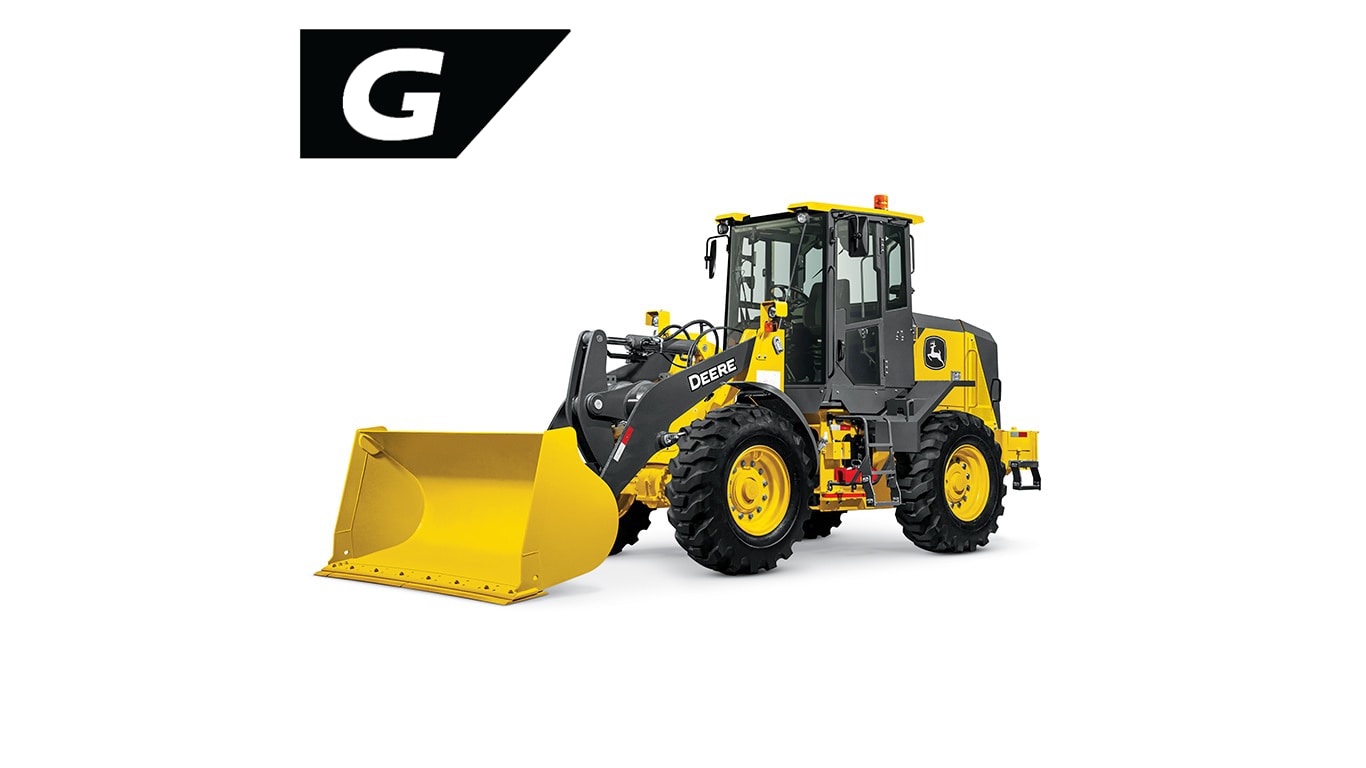

444 Versión G Cargador de ruedas -
