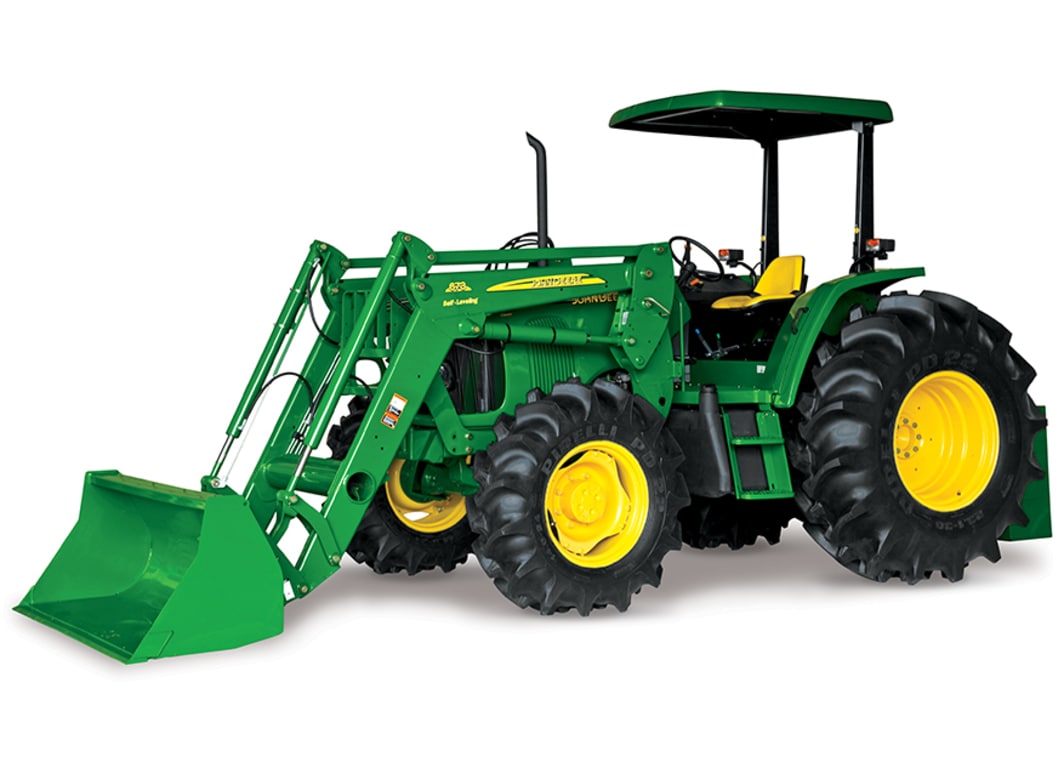

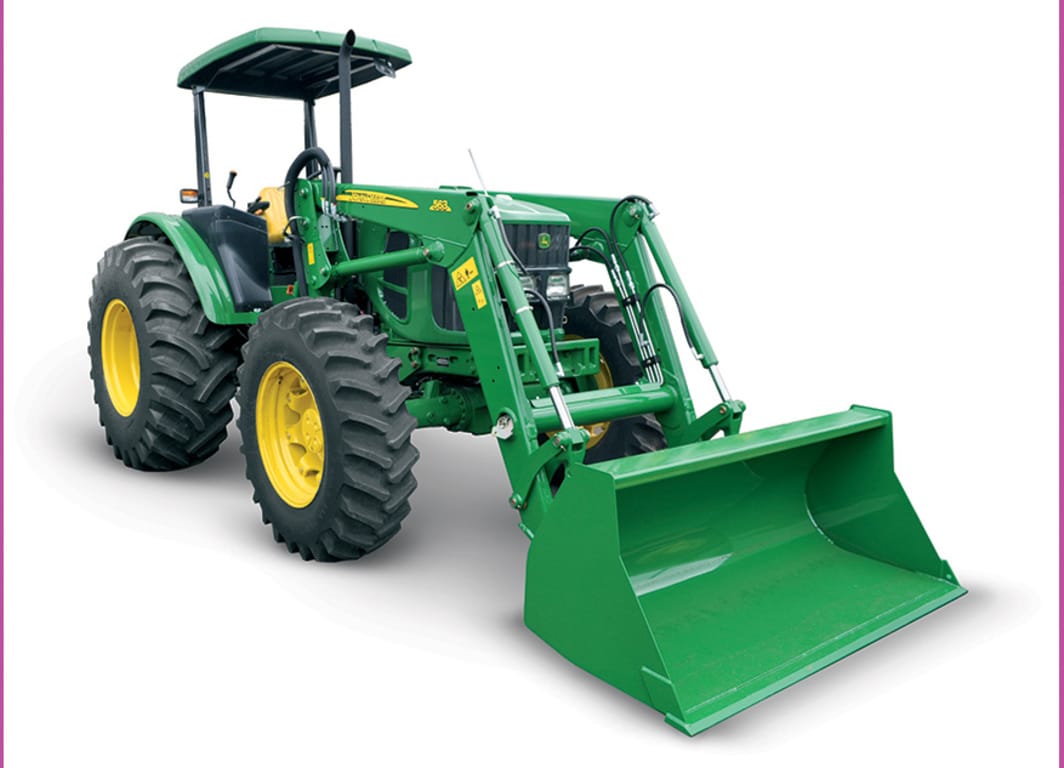

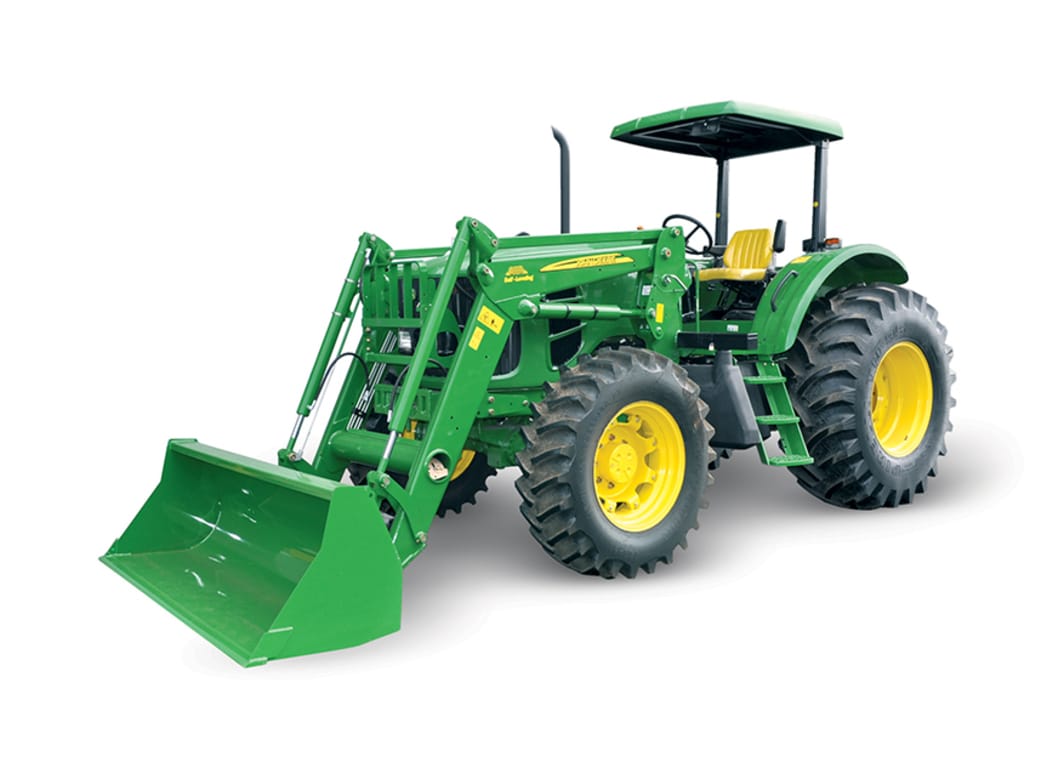

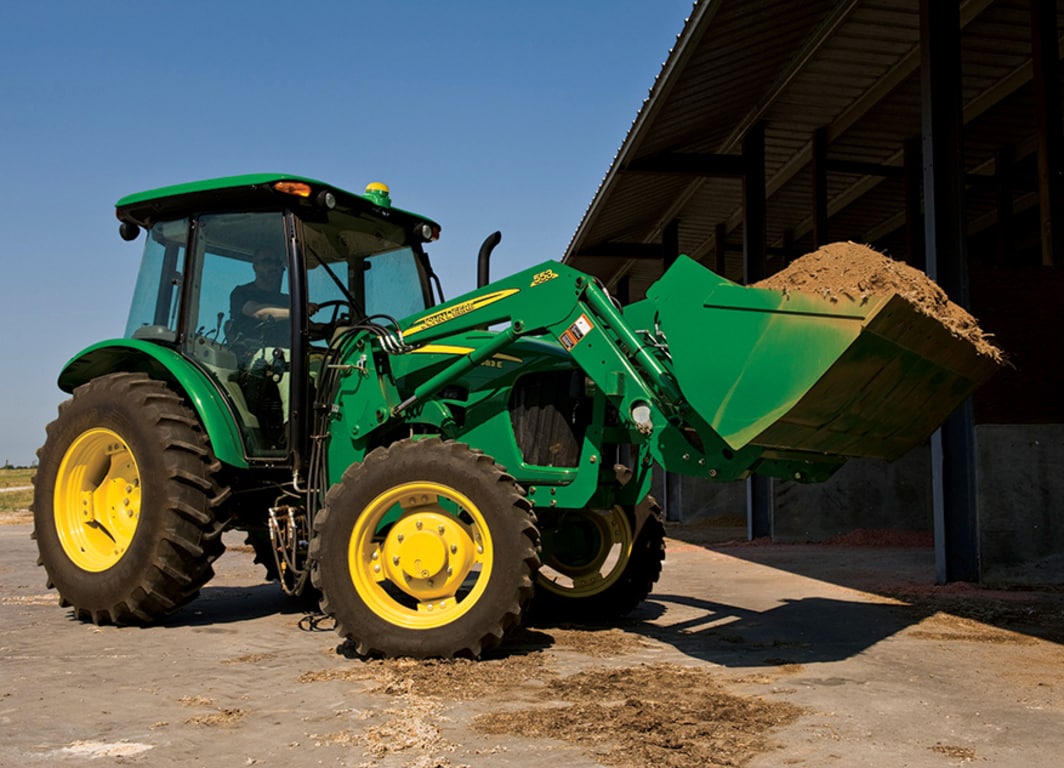

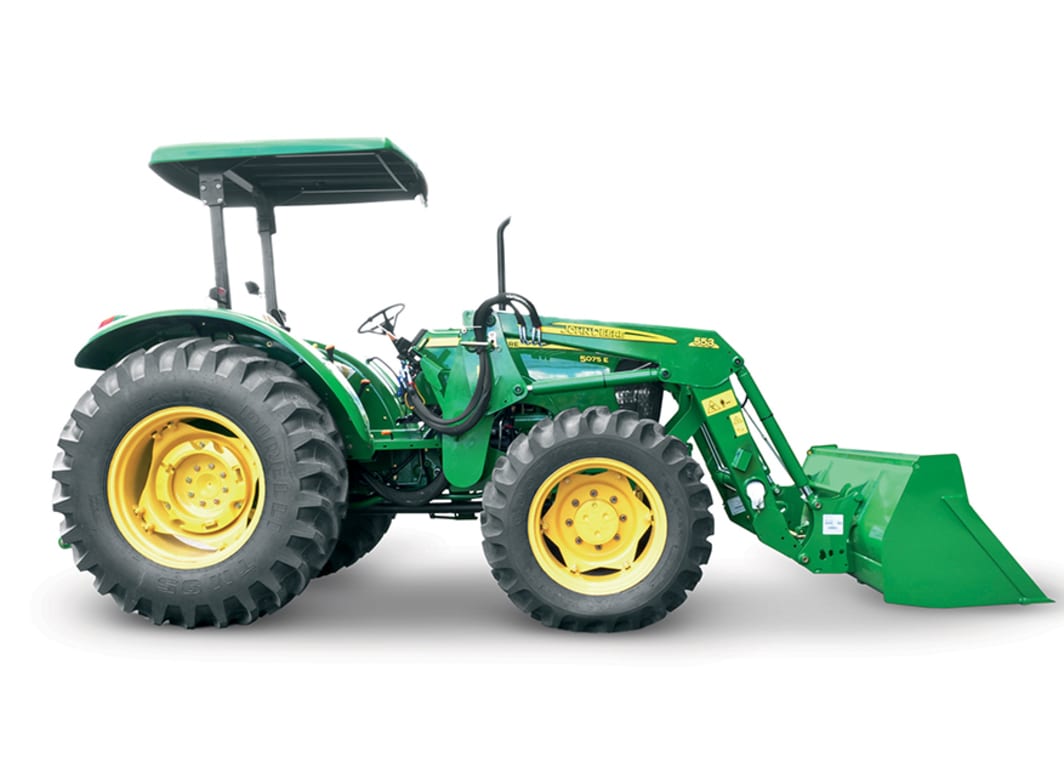

553 NSLCargador Frontal
- Soporte universal (Global Carrier)
- Sistema de estacionamiento
- Alta durabilidad
- Máxima integración con el tractor
Una gran opción para aquellos que quieren mejorar su rendimiento.
El Cargador Frontal 553 NSL está diseñado para operadores que tienen menos de 300 horas de uso anual bajo condiciones de trabajo moderadas.
Características
Expandir
Contraer
Sistema de estacionamiento
- El punto de conexión entre el mástil y el bastidor de montaje se ve fácilmente desde el asiento del operador, lo que facilita la inserción del mástil en el bastidor de montaje al estacionar
- El mástil es más corto para evitar que entre en contacto con los guardabarros
- La anchura del brazo deja espacio suficiente entre esta y el cofre del tractor para realizar ajustes en caso de una alineación incorrecta del estacionamiento
- Los pasadores entre el mástil y el bastidor de montaje son redondos para facilitar su desmontaje
- Los pasadores entre el mástil y el bastidor de montaje también actúan como soporte de los pies de estacionamiento almacenados en sus receptáculos
- Los pies de estacionamiento se almacenan dentro del tubo de torsión; de este modo, lo pies de estacionamiento no dificultan la visibilidad ni limitan la altura de elevación en caso de quedar atrapados con algún objeto al utilizar el cargador frontal a la máxima altura de elevación
- Los pies de estacionamiento no interfieren con las ruedas más grandes, independientemente del ancho de vía
Porta-accesorios
El porta-accesorios universal cumple la norma ISO DIS23206. Su diseño, aunque cumple plenamente la norma, es exclusivo de John Deere.
Características:
- La palanca de enganche se encuentra en la parte izquierda del cargador frontal para ahorrar tiempo al desenganchar los accesorios
- El mecanismo de enganche está ubicado en el porta-accesorios, por lo que no es necesario adquirir enganches para cada accesorio que se utilice
- El porta-accesorios admite accesorios de otros fabricantes, siempre que cumplan la norma ISO
- El porta-accesorios está compuesto por un tubo cuadrado rígido en la parte inferior y una barra maciza en la parte superior; esto crea una una estructura resistente que reduce la torsión en caso de una mala colocación de los ganchos al conectar el accesorio
- La barra superior del porta-accesorios está estirada en frío para una mayor resistencia al desgaste
Pasos para desconectar el cucharón o accesorio
Paso 1. Con el cucharón en horizontal o ligeramente retraído, simplemente quitar los pasadores de retención y colocar en posición de almacenamiento.
Paso 2. Voltear ligeramente el accesorio hacia delante para desenganchar los pasadores inferiores.
Paso 3. Bajar el accesorio al suelo para desenganchar los ganchos superiores.
Final
Porta-accesorios universal, equipo opcional
Para más información, consultar las opciones de porta-accesorios universal.
Especificaciones
Tractor probado para especificaciones
| Tractor utilizado | 5E 3 cilindros |
|---|
Capacidad de levante
| Capacidad de levante a altura máxima de descarga | 1424 kg | |||
|---|---|---|---|---|
| Capacidad de levante a altura máxima | 889 kg |
Dimensiones
| Altura máxima de elevación | 3094 mm | |||
|---|---|---|---|---|
| Altura libre con balde nivelado | 2864 mm | |||
| Altura libre con balde en descarga | 2396 mm | |||
| Profundidad de excavación | 101 mm | |||
| Alcance de descarga a altura máxima | 881 mm | |||
| Alcance al nivel del suelo con balde nivelado | 1871 mm | |||
| Angulo máximo de descarga | 41° | |||
| Retracción al nivel del suelo | 33° |
Características del balde (en base)
| Largo | 1850 mm | |||
|---|---|---|---|---|
| Capacidad | 0,43 m3 |
Características del balde (opcional)
| Largo | 2150 mm | |||
|---|---|---|---|---|
| Capacidad | 0,65 m3 |
Desempeño
| Subir cargador | 4,6 s | |||
|---|---|---|---|---|
| Bajar cargador | 2,7 s | |||
| Retracción de balde | 2,5 s | |||
| Descarga de balde | 4,3 s |
