Z325ECortadora de Césped
- Motor V-Twin de 24 hp (17,9 kW).
- Velocidad de Corte hasta 11.2 km/h.
- Respaldo de asiento de 18 pulgadas (46 cm).
- Plataforma de corte Accel Deep™ de 48 pulgadas (122 cm).
Facilidad de Manejo y Comodidad Superior
Su diseño compacto y maniobrable permite acceder fácilmente a rincones difíciles, haciendo que el cuidado del jardín sea una tarea sencilla y eficiente. Equipado con un asiento ergonómico y un respaldo alto de 18 pulgadas, proporciona una comodidad excepcional durante el uso, incluso en largas jornadas de trabajo.
Características
Expandir
Contraer
Motor de 17,9 kW
Protección trasera del motor
Filtro de combustible y filtro de aceite sustituibles
Tubo de llenado/comprobación de aceite de motor y tubo de vaciado de aceite
Filtro de aire de cartucho

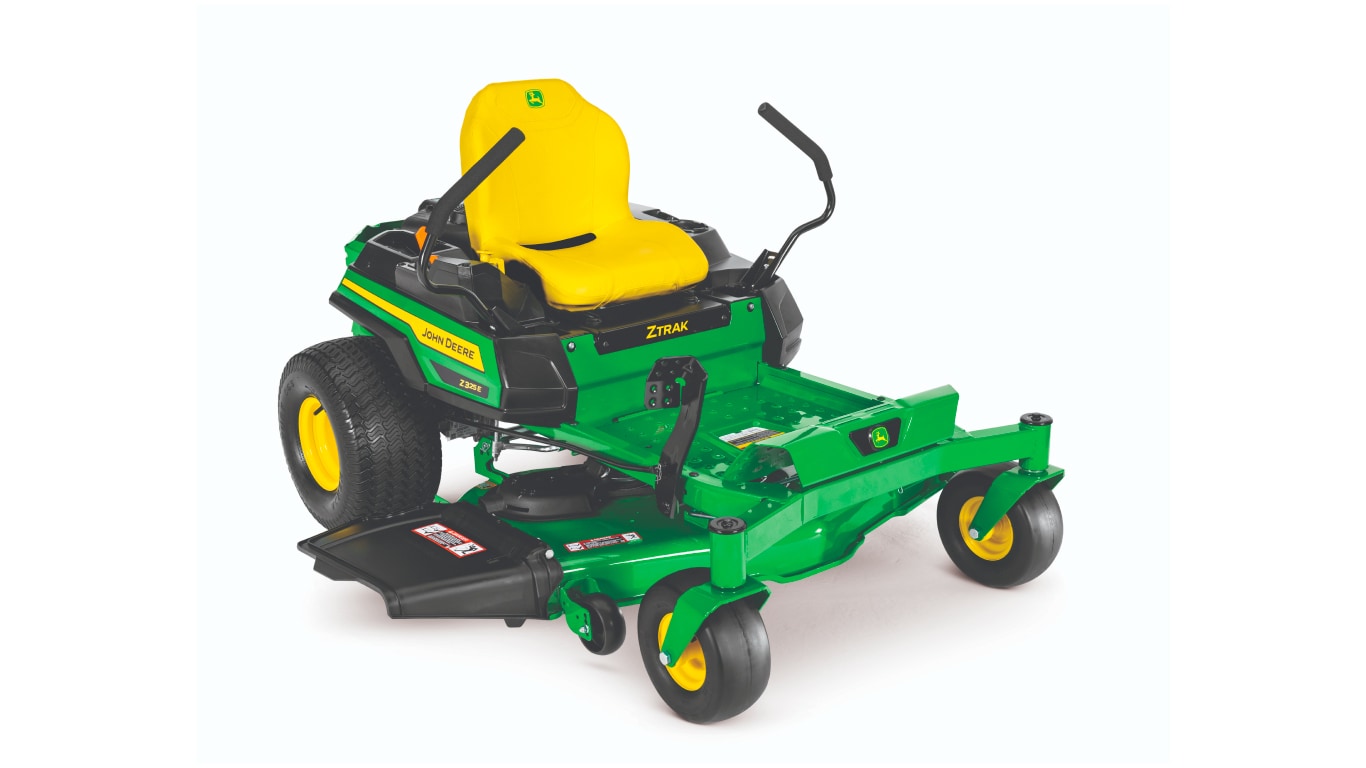

ZTrak™ Z325E con plataforma de corte 48A
Parte superior de la plataforma de corte 48A
Parte inferior de la plataforma de corte 48A
Lado derecho de la plataforma de corte Accel Deep™ 48A
Plataforma de corte Accel Deep™ 48A
Boca de lavado del cortacésped
Boca de lavado de la plataforma de corte con conexión para manguera
MulchControl™ con deflector abierto
MulchControl™ con deflector cerrado
Parte inferior de la plataforma de corte 48A
Las ruedas de la segadora tienen un anclaje doble
Palanca de MulchControl™
Z325E equipado con bolsa de recogida trasera Power Flow™ opcional
ZTrak™ Z330R con plataforma de corte 54A
Plataforma de corte 54A
Plataforma de corte 54A
Lado derecho de la plataforma de corte Accel Deep™ 54A
Plataforma de corte Accel Deep™ 54A
Boca de lavado del cortacésped
Boca de lavado de la plataforma de corte con conexión para manguera
MulchControl™ con deflector abierto
MulchControl™ con deflector cerrado
Parte inferior de la plataforma de corte 54A
Las ruedas de la segadora tienen un anclaje doble
Palanca de MulchControl™
Z325E equipado con bolsa de recogida trasera Power Flow™ opcional
Plataforma de conducción del modelo Z315E
Los mandos se identifican fácilmente por su color
Asiento cómodo de la serie E
Resortes de suspensión del asiento
Ajuste longitudinal del asiento
Portavasos
Compartimiento de almacenamiento abierto
Plataforma de conducción confortable
Ejemplo de etiqueta adhesiva de código de respuesta rápida (código QR)
Parte superior de la página web del soporte para propietarios
Parte inferior de la página web del soporte para propietarios
Adhesivo con intervalo de mantenimiento
El reposapiés se desmonta con facilidad para acceder al cortacésped
Filtro de combustible y filtro de aceite sustituibles (se muestra en el modelo Z325E)
Plataforma de corte Accel Deep™
Fácil acceso al bolsillo de la mangueta mediante tapa abatible
Palancas de control de movimiento
Palancas de control de movimiento ajustables
Ajuste de rastreo
Panel de control (se muestra en el modelo Z315E)
Las palancas de control de movimiento en la posición de funcionamiento desacoplan el freno de estacionamiento
Ajuste de la elevación/altura de corte de la plataforma de corte
Pedal de elevación y ajuste de la altura de corte
Interruptor de la TDF eléctricat
Embrague de TDF
Palancas de control de movimiento
Rueda giratoria delantera
Palancas de control de movimiento en la posición hacia afuerat
El interruptor de bloqueo interno está situado debajo del asiento
Luces LED
ZTrak™ Z315E
Cortacésped ZTrak™ Z320R
Modelo Z325E sin apoyapiés para mostrar el bastidor
Parachoques delantero
Enganche trasero
Las transmisiones hidrostáticas están situadas en una posición baja en el vehículo
Transmisiones Hydro-Gear®
Transmisión Hydro-Gear® EZT
Control de la válvula de remolcado (se muestra lado izquierdo)
Ubicación del depósito de combustible
Tapa de llenado de combustible
Depósito de combustible translúcido
Potente motor de dos cilindros en V de funcionamiento suave
Motor de 17,9 kW
Protección trasera del motor
Un motor de dos cilindros en V de 17,9 kW con una cilindrada de 724 cc ofrece una gran potencia y un gran par motor para las tareas de mulching (triturado), segado y ensacado:
- Diseño de dos cilindros en V para un mayor par motor, menos vibraciones y menor ruido
- Engrase a plena presión y manguitos de hierro fundido para extender la vida útil del motor
- Modelo de motor 44EXi
- La protección trasera del motor protege el motor contra daños
Filtro de combustible y filtro de aceite sustituibles
Tubo de llenado/comprobación de aceite de motor y tubo de vaciado de aceite
Filtro de aire de cartucho
Simplifique el mantenimiento con el tubo de vaciado de aceite y los filtros de aceite, aire y combustible de fácil acceso. El tubo de vaciado de aceite puede abrirse sin usar herramientas y utilizarse para dirigir el aceite hacia el interior de un recipiente recolector.
Logre un corte preciso gracias al diseño de parte superior plana de la plataforma de corte Accel Deep™ de 122 cm (48A)
ZTrak™ Z325E con plataforma de corte 48A
La plataformas de corte Accel Deep™ de plataforma de corte Accel Deep™ de 122 cm está fabricadas en acero forjado y tiene un diseño profundo de parte superior plana que asegura una excelente calidad de corte, productividad, limpieza, durabilidad y versatilidad. Rendimiento óptimo y dispersión de los recortes, incluso a velocidades de segado elevadas o con gramíneas altas:
- Profundidad de 12,3 cm a lo largo de toda la carcasa de la plataforma de corte para un rendimiento óptimo de segado y mulching
- El sistema opcional MulchControl™ proporciona un nivel superior de versatilidad y rendimiento de mulching.
- El diseño de acero forjado elimina los bordes afilados y las esquinas donde el material puede acumularse y disminuir el rendimiento de segado
- La plataforma de corte está suspendida del vehículo para realizar un corte suave y nivelado
- Las ruedas ajustables de la plataforma de corte, posicionadas apenas por encima del nivel del suelo, contribuyen a evitar la formación de calvas
- Los incrementos de 6,4 mm en la altura de corte permiten configurar la plataforma a la altura de corte deseada
Excelente calidad de corte
Parte superior de la plataforma de corte 48A
Parte inferior de la plataforma de corte 48A
El forjado profundo de la plataforma de corte proporciona una excelente calidad de corte. Permite que el material cortado y suspendido salga de la plataforma de corte sin volver a cortarlo:
- Como reduce la cantidad de material por recortar, dispone de más potencia para cortar el césped que entra, lo que aumenta considerablemente la capacidad de la plataforma de corte.
- Contribuye a mantener una calidad de corte excelente a velocidades de corte más elevadas
- El flujo limpio de material que sale de la zona de descarga evita que el material cortado interfiera con el corte del césped sin cortar, y así permite que las cuchillas corten limpiamente el material entrante.
- Incluso en el modo de mulching, la uniformidad de corte es superior a la de otros diseños, ya que la altura adicional permite la circulación continua del material, un recortado óptimo y una distribución uniforme del material recortado.
Productividad: termine antes el trabajo
Lado derecho de la plataforma de corte Accel Deep™ 48A
La plataforma de corte de forjado profundo ofrece gran productividad para terminar antes el trabajo. Permite que el material cortado y suspendido salga rápidamente de la plataforma de corte, lo que reduce el volumen de material por recortar y permite disponer de más potencia para el corte del césped entrante:
- Aumenta en gran medida la capacidad de la plataforma de corte para mantener un elevado rendimiento de corte en condiciones de corte difíciles y a mayores velocidades
La gran abertura de descarga es tan alta como ancha para manejar más material:
- Asegura una descarga fluida y uniforme del material recortado a cualquier velocidad de corte
- Reduce el riesgo de obstrucciones, algo especialmente importante al cortar césped húmedo, grueso o denso
Limpieza: para el cortacésped y el operador
Plataforma de corte Accel Deep™ 48A
La forma de parte superior plana del forjado de la plataforma de corte es óptima para mantener la limpieza de la unidad y del operador:
- Hay pocos lugares que puedan atrapar y retener el material en las partes inferior y superior de la plataforma de corte.
- La parte superior de la plataforma de corte se mantiene más limpia, lo que reduce el tiempo y el trabajo necesarios para la limpieza y el mantenimiento
- La parte inferior de la plataforma de corte se limpia automáticamente para mantener un rendimiento óptimo sin acumulaciones de material que interfieran con el flujo de aire y material recortado
- Reduce la necesidad de limpiar y eliminar las acumulaciones de material en la parte inferior de la plataforma de corte
- La profundidad de la plataforma de corte Accel Deep™ reduce la cantidad de material que se escapa por su parte delantera
- Limita la cantidad de material que llega a la plataforma de corte y al operador
- Incluso para el material descargado directamente de la rampa deslizante, un recortado menor produce trozos de mayor tamaño, que es menos probable que lleguen hasta el operador
- El mulching evita la descarga completa del material y el accesorio de MulchControl™ convierte el mulching en una solución práctica para la mayoría de condiciones de trabajo.
La limpieza de las partes superior e inferior de la plataforma de corte es una de las operaciones de mantenimiento más frecuentes:
- El diseño plano de la parte superior reduce los puntos donde puede acumularse el material y facilita la limpieza del material que sí se acumula.
Boca de lavado del cortacésped
Boca de lavado de la plataforma de corte con conexión para manguera
Se incluye una boca de lavado para facilitar la limpieza de la parte inferior de la plataforma de corte.
- La plataforma de corte incluye una conexión para manguera.
Como funciona MulchControl™
MulchControl™ con deflector abierto
MulchControl™ con deflector cerrado
MulchControl™ es un sistema innovador y simple, que también es fácil de usar y mantener:
- El accesorio MulchControl™ incluye deflectores para controlar el flujo de material debajo de la plataforma de corte.
- El deflector o divisor de MulchControl™ está situado a media altura entre las manguetas izquierda y central. La altura está diseñada para equilibrar los modos de mulching y de descarga lateral.
- Cuando el deflector de MulchControl™ está abierto, el divisor situado entre las manguetas izquierda y central pasa una parte del material a la boca de descarga, junto con el material de las manguetas central y derecha.
- Cuando el deflector de MulchControl™ está cerrado, el material se mantiene dentro de la plataforma de corte, y es triturado mediante el picado y depositado sobre el césped.
El diseño incorpora características que mejoran la durabilidad
Parte inferior de la plataforma de corte 48A
Las ruedas de la segadora tienen un anclaje doble
La plataforma de corte 48A dispone de alojamientos de mangueta reforzados que mantienen las cuchillas perfectamente alineadas, incluso después de años de servicio intensivo:
- Forjada en sólido acero, calibre 10, de 3,4 mm
- Unas nervaduras en la carcasa de la plataforma de corte aportan resistencia donde es necesaria.
- El peso total de la plataforma de corte 48A supera en un 23 por ciento al de la plataforma de corte Edge™ Xtra de 122 cm utilizada en las maquinarias anteriores.
Las ruedas de la segadora tienen un anclaje doble:
- Proporcionan mayor resistencia y durabilidad para una vida útil más prolongada y sin fallos.
- La altura de las ruedas se regula con facilidad y rapidez mediante un único tornillo.
El diseño de la transmisión por correa de baja tensión reduce la carga lateral sobre los rodamientos inferiores del motor y los rodamientos de la plataforma de corte para alargar su vida útil.
La plataforma de corte 48A cuenta con defensa lateral de barra de acero macizo de 16 mm de diámetro que proporciona resistencia y protección adicionales.
La pintura en dos fases, electroforética y en polvo, proporciona protección adicional contra la oxidación.
Versatilidad: facilidad para cambiar entre los modos de descarga lateral y mulching
La plataforma de corte 48A está diseñada para ofrecer la mejor versatilidad y proporciona la máxima facilidad para cambiar entre sus diferentes modos de descarga:
- Con el accesorio MulchControl™ instalado, el cambio de descarga lateral a mulching (triturado) o viceversa se lleva a cabo con solo accionar una palanca.
Opción MulchControl™
El sistema MulchControl™ para la plataforma de corte 48A es un accesorio de montaje en el campo que facilita el triturado en muchas situaciones de corte, no solo por su excelente rendimiento de triturado sino también porque permite una conversión sencilla de la plataforma de corte en situaciones en las que es más adecuada la descarga lateral o la recolección del material. Algunas de las ventajas del mulching (triturado) para residuos de gramíneas son las siguientes:
- El césped tiene un aspecto excelente
- Los residuos de gramíneas no salen despedidos hacia el operador, los caminos o los canteros de flores
- Se usa menos fertilizante
- Se elimina la tarea de deshacerse de los residuos
Palanca de MulchControl™
- La palanca de MulchControl™ está situada sobre la plataforma de corte, y se utiliza para abrir y cerrar el deflector de descarga.
- El operador debe abandonar la maquinaria para conectar o desconectar el modo de mulching.
- La conversión del mulching a la descarga lateral o viceversa se realiza en unos pocos segundos.
MulchControl™ es ideal para las siguientes situaciones de segado:
- Normalmente se trabaja en el modo de mulching, pero se cambia a la descarga lateral cuando las gramíneas están excesivamente largas
- Normalmente se trabaja en el modo de descarga lateral, pero se desea poder cerrar la rampa para controlar los residuos
- Siempre se realiza mulching en el césped principal, pero a menudo se realiza la descarga lateral en las zonas secundarias
MulchControl™ permite al operador controlar los residuos. El operador puede disfrutar de todos los beneficios del mulching con la posibilidad de cambiar fácilmente a descarga lateral cuando sea necesario.
En modo de descarga lateral, el sistema MulchControl™ seguirá realizando el mulching para triturar alrededor de un tercio del material. Por lo tanto, el modo de descarga lateral es básicamente un modo de triturado parcial. Esto puede suponer una ventaja, ya que contribuye a reducir el volumen de material descargado. En otros casos esto puede suponer una desventaja:
- Al segar gramíneas resistentes de zonas sureñas, como Zoysia y Bermuda
- Al segar césped húmedo y de gran crecimiento, como los típicos de la costa noroeste del Pacífico de los EE. UU.
- Cuando se desea un proceso óptimo de ensacado y limpieza del césped
Bolsa de recogida trasera Power Flow™ de 230 l
Z325E equipado con bolsa de recogida trasera Power Flow™ opcional
Hay disponible un sistema de recogida de material (MCS) con bolsa de recogida trasera Power Flow™ de 230 l opcional para usar con la plataforma de corte Accel Deep™ de 122 cm. Resulta un medio eficaz para recoger los recortes de gramíneas y hojas.
El diseño de la bolsa de recogida presenta un estilo moderno y proporciona un gran rendimiento de ensacado, un funcionamiento más limpio y sacos fáciles de vaciar:
- Rampa y soplador Power Flow™ de fácil montaje
- El soplador Power Flow™ gira hacia el exterior para facilitar su limpieza
- Conducto de escape de aire
- Práctica retención de resorte
- Indicador de llenado de caudal de aire
- Montaje Quik-Tatch™
- Parte superior de la tolva sellada
- Bolsas de trenzado suelto disponibles
Logre un corte preciso gracias al diseño de parte superior plana de la plataforma de corte Accel Deep™ de 137 cm (54A)
ZTrak™ Z330R con plataforma de corte 54A
La plataforma de corte Accel Deep™ de 137 cm está fabricadas en acero forjado y tiene un diseño profundo de parte superior plana que asegura una excelente calidad de corte, productividad, limpieza, durabilidad y versatilidad. Rendimiento óptimo y dispersión de los recortes, incluso a velocidades de segado elevadas o con gramíneas altas:
- Profundidad de 12,3 cm a lo largo de toda la carcasa de la plataforma de corte para un rendimiento óptimo de segado y mulching
- El sistema opcional MulchControl™ proporciona un nivel superior de versatilidad y rendimiento de mulching.
- El diseño de acero forjado elimina los bordes afilados y las esquinas donde el material puede acumularse y disminuir el rendimiento de segado
- La plataforma de corte está suspendida del vehículo para realizar un corte suave y nivelado
- Las ruedas ajustables de la plataforma de corte, posicionadas apenas por encima del nivel del suelo, contribuyen a evitar la formación de calvas
- Los incrementos de 6,4 mm en la altura de corte permiten configurar la plataforma a la altura de corte deseada
Excelente calidad de corte
Plataforma de corte 54A
Plataforma de corte 54A
El forjado profundo de la plataforma de corte proporciona una excelente calidad de corte. Permite que el material cortado y suspendido salga de la plataforma de corte sin volver a cortarlo:
- Al reducir el volumen de material que se tritura varias veces, se dispone de más potencia para el corte, lo que aumenta considerablemente la capacidad de la plataforma de corte.
- Contribuye a mantener una calidad de corte excelente a velocidades de corte más elevadas
- El flujo limpio de material que sale de la zona de descarga evita que el material cortado interfiera con el corte del césped sin cortar, y así permite que las cuchillas corten limpiamente el material entrante.
- Incluso en el modo de mulching, la uniformidad de corte es superior a la de otros diseños, ya que la profundidad adicional permite la circulación continua, un recorte óptimo y una distribución uniforme de los residuos.
Productividad: termine antes el trabajo
Lado derecho de la plataforma de corte Accel Deep™ 54A
La plataforma de corte de forjado profundo ofrece gran productividad para terminar antes el trabajo. Permite que el material cortado y suspendido salga rápidamente de la plataforma de corte, lo que reduce el volumen de material por recortar y permite disponer de más potencia para el corte del césped entrante:
- Aumenta en gran medida la capacidad de la plataforma de corte para mantener un elevado rendimiento de corte en condiciones de corte difíciles y a mayores velocidades
La gran abertura de descarga es tan alta como ancha para manejar más material:
- Asegura una descarga fluida y uniforme del material recortado a cualquier velocidad de corte
- Reduce el riesgo de obstrucciones, algo especialmente importante al cortar césped húmedo, grueso o denso
Limpieza: para el cortacésped y el operador
Plataforma de corte Accel Deep™ 54A
La forma de parte superior plana del forjado de la plataforma de corte es óptima para mantener la limpieza de la unidad y del operador:
- Hay pocos lugares que puedan atrapar y retener el material en las partes inferior y superior de la plataforma de corte.
- La parte superior de la plataforma de corte se mantiene más limpia, lo que reduce el tiempo y el trabajo necesarios para la limpieza y el mantenimiento
- La parte inferior de la plataforma de corte se limpia automáticamente para mantener un rendimiento óptimo sin acumulaciones de material que interfieran con el flujo de aire y material recortado
- Reduce la necesidad de limpiar y eliminar las acumulaciones de material en la parte inferior de la plataforma de corte
- La profundidad de la plataforma de corte Accel Deep™ reduce la cantidad de material que se escapa por su parte delantera
- Limita la cantidad de material que llega a la plataforma de corte y al operador
- Incluso para el material descargado directamente de la rampa deslizante, un recortado menor produce trozos de mayor tamaño, que es menos probable que lleguen hasta el operador
- El mulching evita la descarga completa del material y el accesorio de MulchControl™ convierte el mulching en una solución práctica para la mayoría de condiciones de trabajo.
La limpieza de las partes superior e inferior de la plataforma de corte es una de las operaciones de mantenimiento más frecuentes:
- El diseño plano de la parte superior reduce los puntos donde puede acumularse el material y facilita la limpieza del material que sí se acumula.
Boca de lavado del cortacésped
Boca de lavado de la plataforma de corte con conexión para manguera
Se incluye una boca de lavado para facilitar la limpieza de la parte inferior de la plataforma de corte.
- La plataforma de corte incluye una conexión para manguera.
Como funciona MulchControl™
MulchControl™ con deflector abierto
MulchControl™ con deflector cerrado
MulchControl™ es un sistema innovador y simple, que también es fácil de usar y mantener:
- El accesorio MulchControl™ incluye deflectores para controlar el flujo de material debajo de la plataforma de corte.
El deflector o divisor de MulchControl™ está situado a media altura entre las manguetas izquierda y central. La altura está diseñada para equilibrar los modos de mulching y de descarga lateral.
Cuando el deflector de MulchControl™ está abierto, el divisor situado entre las manguetas izquierda y central pasa una parte del material a la boca de descarga, junto con el material de las manguetas central y derecha.
- Cuando el deflector de MulchControl™ está cerrado, el material se mantiene dentro de la plataforma de corte, y es triturado mediante el picado y depositado sobre el césped.
El diseño incorpora características que mejoran la durabilidad
Parte inferior de la plataforma de corte 54A
Las ruedas de la segadora tienen un anclaje doble
La plataforma de corte 54A dispone de alojamientos de mangueta reforzados que mantienen las cuchillas perfectamente alineadas, incluso después de años de servicio intensivo:
- Forjada en sólido acero, calibre 10, de 3,4 mm
- Unas nervaduras en la carcasa de la plataforma de corte aportan resistencia donde es necesaria.
Las ruedas de la segadora tienen un anclaje doble:
- Proporcionan mayor resistencia y durabilidad para una vida útil más prolongada y sin fallos.
- La altura de las ruedas se regula con facilidad y rapidez mediante un único tornillo.
El diseño de la transmisión por correa de baja tensión reduce la carga lateral sobre los rodamientos inferiores del motor y los rodamientos de la plataforma de corte para alargar su vida útil.
La plataforma de corte 54A cuenta con una defensa lateral de barra de acero macizo de 16 mm de diámetro que proporciona resistencia y protección adicionales.
La pintura en dos fases, electroforética y en polvo, proporciona protección adicional contra la oxidación.
Versatilidad: facilidad para cambiar entre los modos de descarga lateral y mulching
La plataforma de corte 54A está diseñada para ofrecer la mejor versatilidad y proporciona la máxima facilidad para cambiar entre sus diferentes modos de descarga:
- Con el accesorio MulchControl™ instalado, el cambio de descarga lateral a mulching (triturado) o viceversa se lleva a cabo con solo accionar una palanca.
Opción MulchControl™
El sistema MulchControl™ para la plataforma de corte 54A es un accesorio de montaje en el campo que facilita el triturado en muchas situaciones de segado, no solo por su excelente rendimiento de mulching, sino también porque permite una conversión sencilla de la plataforma de corte en situaciones en las que es más adecuada la descarga lateral o la recolección del material. Algunas de las ventajas del mulching (triturado) para residuos de gramíneas son las siguientes:
- El césped tiene un aspecto excelente
- Los residuos de gramíneas no salen despedidos hacia el operador, los caminos o los canteros de flores
- Se usa menos fertilizante
- Se elimina la tarea de deshacerse de los residuos
Palanca de MulchControl™
- La palanca de MulchControl™ está situada sobre la plataforma de corte, y se utiliza para abrir y cerrar el deflector de descarga.
- El operador debe abandonar la maquinaria para conectar o desconectar el modo de mulching.
- La conversión del mulching a la descarga lateral o viceversa se realiza en unos pocos segundos.
MulchControl™ es ideal para las siguientes situaciones de segado:
- Normalmente se trabaja en el modo de mulching, pero se cambia a la descarga lateral cuando las gramíneas están excesivamente largas
- Normalmente se trabaja en el modo de descarga lateral, pero se desea poder cerrar la rampa para controlar los residuos
- Siempre se realiza mulching en el césped principal, pero a menudo se realiza la descarga lateral en las zonas secundarias
MulchControl™ permite al operador controlar los residuos. El operador puede disfrutar de todos los beneficios del mulching con la posibilidad de cambiar fácilmente a descarga lateral cuando sea necesario.
En el modo de descarga lateral, el sistema MulchControl™ seguirá realizando el mulching para triturar alrededor de un tercio del material. Por lo tanto, el modo de descarga lateral es básicamente un modo de triturado parcial. Esto puede suponer una ventaja, ya que contribuye a reducir el volumen de material descargado. En otros casos esto puede suponer una desventaja:
- Al segar gramíneas resistentes de zonas sureñas, como Zoysia y Bermuda
- Al segar césped húmedo y de gran crecimiento, como los típicos de la costa noroeste del Pacífico de los EE. UU.
- Cuando se desea un proceso óptimo de ensacado y limpieza del césped
Bolsa de recogida trasera Power Flow™ de 230 l
Z325E equipado con bolsa de recogida trasera Power Flow™ opcional
Hay disponible un sistema de recogida de material (MCS) con bolsa de recogida trasera Power Flow™ de 230 l opcional para usar con la plataforma de corte Accel Deep™ de 137 cm. Resulta un medio eficaz para recoger los recortes de gramíneas y hojas.
El diseño de la bolsa de recogida presenta un estilo moderno y proporciona un gran rendimiento de ensacado, un funcionamiento más limpio y sacos fáciles de vaciar:
- Rampa y soplador Power Flow™ de fácil montaje
- El soplador Power Flow™ gira hacia el exterior para facilitar su limpieza
- Conducto de escape de aire
- Práctica retención de resorte
- Indicador de llenado de caudal de aire
- Montaje Quik-Tatch™
- Parte superior de la tolva sellada
- Bolsas de trenzado suelto disponibles
Mandos y posición de asiento ajustables en la plataforma de conducción para garantizar mayor comodidad al conducir
Plataforma de conducción del modelo Z315E
Los mandos se identifican fácilmente por su color
La plataforma de conducción está diseñada para ofrecer comodidad y facilitar el manejo de todos los mandos:
-
La excelente visibilidad delantera y lateral de la plataforma facilita el trabajo y lo hace más cómodo.
-
Los mandos se identifican fácilmente por su color.
-
El depósito de combustible translúcido deja ver el nivel de combustible.
-
El ajuste de los mandos de las palancas dobles mediante el pasador/casquillo de altura de corte ofrece una mayor comodidad al operador.
-
Un amortiguador atenúa el movimiento de las palancas de control para ofrecer comodidad de marcha.
Asiento cómodo
Asiento cómodo de la serie E
Los cortacéspedes de la serie E tienen un asiento cortado y cosido con:
- Una altura de 46 cm
- Espuma gruesa para amortiguar los baches
- Respaldo lateral para garantizar mayor estabilidad del operador en terrenos irregulares
- Logotipo de John Deere bordado
- Reposabrazos opcionales
Suspensión del asiento
Resortes de suspensión del asiento
Ajuste longitudinal del asiento
Dos resortes con bobina de acero situados bajo el asiento absorben los impactos al desplazarse sobre terreno irregular y proporcionan una conducción más suave. La posición longitudinal del asiento también puede cambiarse sin herramientas.
Compartimientos de almacenamiento y portavasos
Portavasos
El portavasos tiene capacidad para sujetar de forma segura dos tazas de tamaño corriente.
Compartimiento de almacenamiento abierto
Un compartimiento de almacenamiento ofrece un lugar seguro y protegido para que el operador guarde equipos de protección, un teléfono móvil, etc.
Apoyapiés del operador
Plataforma de conducción confortable
Amplio apoyapiés que ayuda a mantener al operador cómodo y seguro:
- Las empuñaduras Volcano proporcionan un agarre seguro.
- Los reposapiés elevados en la parte frontal de la plataforma permiten al operador descansar cómodamente los pies.
- Hay una atractiva alfombra opcional en los modelos de la serie E.
Este práctico mantenimiento está respaldado por recursos confiables de autoservicio
Ejemplo de etiqueta adhesiva de código de respuesta rápida (código QR)
Los cortacéspedes John Deere están equipados con una etiqueta adhesiva que tiene un código QR que dirige a una página web de soporte para propietarios. La etiqueta adhesiva se puede encontrar en el guardabarros trasero, a la izquierda del asiento.
Parte superior de la página web del soporte para propietarios
Parte inferior de la página web del soporte para propietarios
La página web del soporte para propietarios tiene un formato apto para teléfonos inteligentes y está disponible sin necesidad de establecer una cuenta y una contraseña. El código QR incluye el código de serie del cortacésped, lo que permite que la página web de soporte para propietarios proporcione un cronograma de mantenimiento, servicio de repuestos, kits de montaje en campo, guías paso a paso, videos, información sobre la garantía y un manual de operador para ese cortacésped en específico.
La página web de soporte para propietarios también permite a los usuarios comprar repuestos, programar servicios del concesionario, adquirir garantías extendidas y descargar la aplicación Equipment Mobile. La aplicación Equipment Mobile le permite a los usuarios mantener un registro digital compartido con su concesionario.
Adhesivo de intervalos convenientes de mantenimiento
Adhesivo con intervalo de mantenimiento
Un práctico adhesivo de intervalo de mantenimiento ofrece información básica sobre el mantenimiento. Echarle un vistazo rápido basta para tener actualizadas las tareas de mantenimiento recomendadas.
Acceso a la plataforma de corte
El reposapiés se desmonta con facilidad para acceder al cortacésped
La zona del reposapiés es abatible y se eleva fácilmente para realizar el mantenimiento de la plataforma de corte:
- No se requieren herramientas para elevar el reposapiés
- La limpieza de la parte superior del cortacésped es sencilla
- Permite un fácil acceso a la transmisión del cortacésped
Mantenimiento del motor
Filtro de combustible y filtro de aceite sustituibles (se muestra en el modelo Z325E)
El mantenimiento de los motores es sencillo, incluidos el cambio de aceite y filtro, y la limpieza del filtro de aire.
Plataforma de corte Accel Deep™
Fácil acceso al bolsillo de la mangueta mediante tapa abatible
Las plataformas de corte Accel Deep™ incluyen diversas características que facilitan su mantenimiento:
- La parte superior plana ha sido diseñada para reducir los sitios donde pueden acumularse los residuos.
- Las protecciones de la correa abatibles y tensadas por un muelle facilitan la eliminación de los residuos.
- Se admite el uso de una llave de trinquete estándar de 9,5 cm para liberar la tensión de la correa al retirar la correa de transmisión.
Se han incorporado ubicaciones de amarre para remolcar la maquinaria de forma segura.
Instrumentos y mandos fáciles de encontrar y utilizar
Palancas de control de movimiento
Palancas de control de movimiento
Palancas de control de movimiento ajustables
Las palancas de control de movimiento admiten tres ajustes de altura y once ajustes longitudinales diferentes:
- Mayor comodidad para el operador
- Ajustables para un control más preciso de la maquinaria
Ajuste de rastreo
Un amortiguador de serie para las palancas de control de movimiento permite un manejo sencillo y cómodo de los cortacésped ZTrak™:
- El amortiguador modula el movimiento de las palancas de control suavizando sus reacciones.
- El operador puede controlar la maquinaria con suavidad y precisión.
El ajuste integrado de la alineación se realiza con facilidad y rapidez desde el asiento. La llave de 13 mm incluida se utiliza para ajustar el rastreo y la posición de las palancas de control de movimiento.
Panel de control
Panel de control (se muestra en el modelo Z315E)
El panel de control está situado en un lugar visible y es fácil de manejar. Incluye los siguientes mandos e instrumentos:
- Cuentahoras de funcionamiento
- Llave de contacto
- Control de la toma de fuerza (TDF)
- Acelerador/estrangulador del motor
- El control de velocidad incluye una posición del estrangulador (modelos de la serie E).
- Se utiliza una palanca de estrangulador individual (modelos de las series M y R).
Freno de estacionamiento automático
Las palancas de control de movimiento en la posición de funcionamiento desacoplan el freno de estacionamiento
El freno de estacionamiento integrado se aplica automáticamente cuando las palancas de dirección se mueven hacia afuera, y se desacopla cuando las palancas de control de movimiento se mueven hacia dentro, a la posición de operación.
Ajuste de la elevación/altura de corte de la plataforma de corte
Ajuste de la elevación/altura de corte de la plataforma de corte
Pedal de elevación y ajuste de la altura de corte
- Eleve fácilmente la plataforma de corte con el pedal de elevación.
- Una opción predefinida de la altura de corte garantiza que la plataforma de corte regrese a la posición correcta.
- La altura de corte de la plataforma de corte se ajusta de 3 a 11 cm en incrementos de 0,64 cm para un rendimiento y una calidad de corte excepcionales.
Además, el pedal de elevación ofrece una forma práctica de elevar temporalmente la plataforma de corte para superar un obstáculo.
Embrague de TDF de servicio intensivo
Interruptor de la TDF eléctricat
Embrague de TDF
El embrague de TDF eléctrico de servicio intensivo se controla por medio de un práctico mando montado en el tablero. El embrague de TDF está diseñado para soportar muchos ciclos de conexión/desconexión.
El gran diámetro de las ruedas giratorias delanteras hacen más sencilla la dirección de la maquinaria
Palancas de control de movimiento
Las palancas de control de movimiento se manejan con comodidad y facilidad.
Dispone de un amortiguador integrado que absorbe los movimientos de las palancas de control para que el operador pueda realizar giros suaves y controlados.
Rueda giratoria delantera
Las ruedas giratorias neumáticas proporcionan comodidad de marcha y facilitan el manejo de la dirección:
- Las ruedas giratorias delanteras grandes de 11x6-5 proporcionan mayor comodidad de marcha y un mejor control de ´la dirección.
- Las ruedas giratorias incorporan rodamientos sellados que aseguran facilidad de dirección y una larga vida útil.
Los mandos están diseñados para facilitar un manejo seguro
Palancas de control de movimiento en la posición hacia afuerat
- Las palancas de control de movimiento deben estar en la posición hacia afuera para que arranque el motor.
El interruptor de bloqueo interno está situado debajo del asiento
- El interruptor de bloqueo interno desconecta el cortacésped cuando el operador abandona el asiento.
- El motor se detiene cuando el operador abandona el asiento y las palancas de control de movimiento no están en la posición hacia afuera ni el freno de estacionamiento aplicado.
Luces de diodos electroluminosos (LED)
Luces LED
La iluminación LED proporciona luz adicional cuando es necesario.
- Las LED delanteras iluminan la parte delantera del vehículo, mientras que las de posición central iluminan los costados y la parte delantera de la plataforma de corte
- De serie en los modelos de la serie R, opcional en los modelos de las series E y M
- Los modelos de las series E y M incluyen cableado para acelerar la instalación
Excelente aspecto, confiabilidad y rendimiento en un diseño reforzado

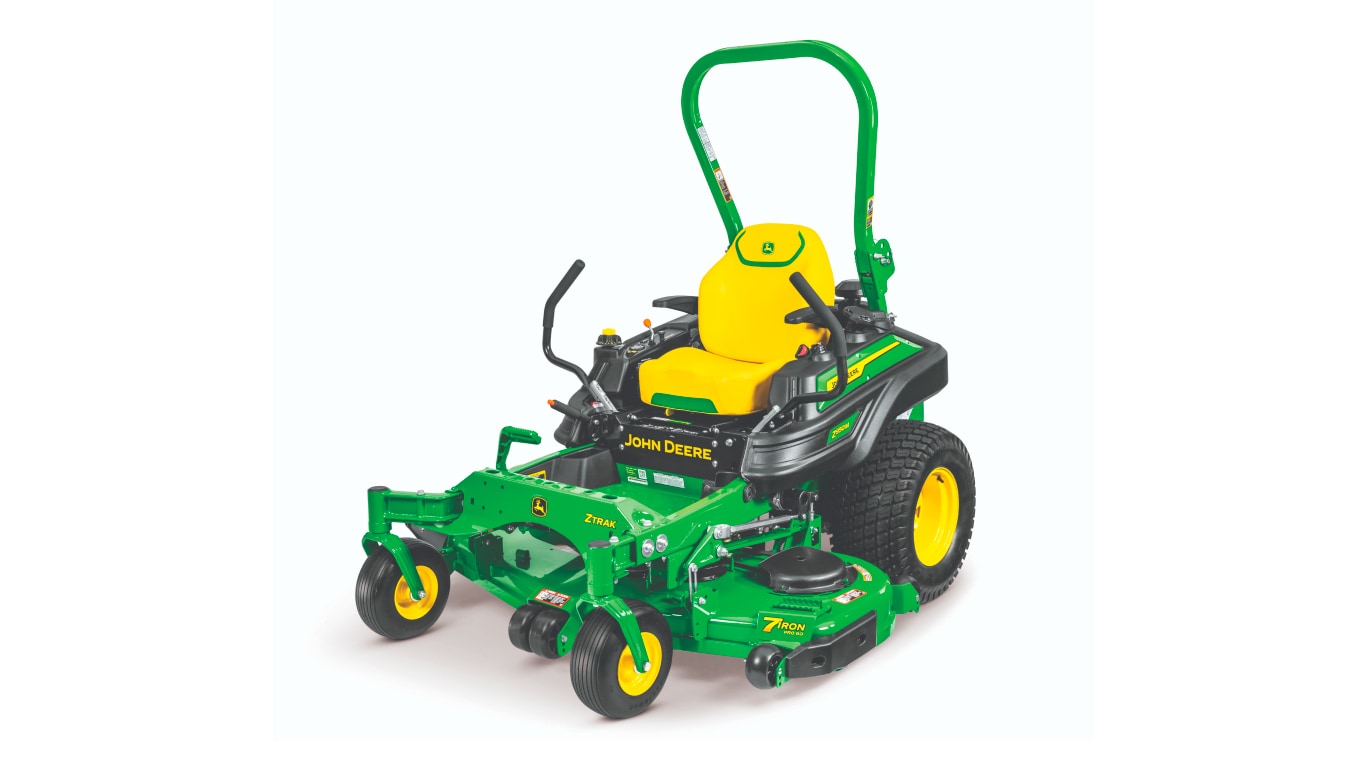

ZTrak™ Z315E
Los cortacéspedes ZTrak™ están diseñados alrededor de un bastidor reforzado formado de acero soldado que asegura su resistencia y confiabilidad. Las ruedas giratorias delanteras y las ruedas motrices traseras de gran tamaño aportan diversas ventajas:
- Conducción más suave
- Mayor rendimiento en pendientes
- Mayor comodidad del operador, incluso sobre suelo irregular
- Mejor tracción
La plataforma de conducción es amplia y despejada para ofrecer la máxima comodidad, y los mandos se alcanzan con facilidad:
- Fácil acceso al asiento
- Amplio espacio para las piernas que aumenta la comodidad
- Palancas de control de movimiento con ajuste de altura y posición para que el operador tenga la máxima comodidad de trabajo
- Distribución lógica de los mandos y diferenciación por color
El diseño es a la vez atractivo y funcional
Cortacésped ZTrak™ Z320R
El diseño de los cortacéspedes ZTrak™ es atractivo y funcional para atraer a los particulares que valoran el aspecto del producto y la facilidad y comodidad de manejo derivada del diseño sofisticado de los mandos:
-
La codificación por colores de los mandos los hace atractivos y fáciles de manejar y localizar.
-
El amplio apoyapiés, protegido por los carriles del bastidor, tiene una apariencia atractiva y segura y ofrece un acceso fácil al operador.
-
La forma redondeada de los guardafangos proporciona mayor visibilidad a las ruedas motrices, minimiza el espacio de almacenamiento requerido y suma un aspecto más elegante al vehículo.
El bastidor es de acero de servicio intensivo soldado para asegurar la máxima confiabilidad y vida útil
Modelo Z325E sin apoyapiés para mostrar el bastidor
El bastidor del cortacésped ZTrak™ está construido con un tubo de acero reforzado para mayor durabilidad:
- Tubo de acero de 6 cm x 5 cm en la parte delantera
- Tubo de acero de 4 cm x 5 cm en los costados
Parachoques delantero
Parachoques delantero
Un parachoques delantero protege contra daños la parte delantera del cortacésped
- De serie en los modelos de las series M y R, opcional en los modelos de la serie E
Enganche trasero
Enganche trasero
Un enganche trasero proporciona capacidad de remolque:
- Permite tirar de un remolque con un peso máximo de 113 kg
- Se sujeta firmemente con pernos al bastidor tubular
- De serie en los modelos de las series M y R, opcional en los modelos de la serie E
Transmisiones dobles con ejes grandes de 2,5 cm de diámetro para garantizar eficiencia y durabilidad
Las transmisiones hidrostáticas están situadas en una posición baja en el vehículo
Transmisiones Hydro-Gear®
Las transmisiones dobles propulsan eficientemente los cortacéspedes ZTrak™ en avance y en retroceso y ofrecen capacidad de dirección:
- Las transmisiones están situadas en posición baja en el vehículo, por lo que aseguran una excelente estabilidad en laderas.
Las transmisiones Hydro-Gear® son confiables y duraderas.
- Ejes reforzados de 2,5 cm para la máxima resistencia
- Las transmisiones individuales libres de mantenimiento están selladas y carecen de conexiones de manguera para evitar fugas de fluidos hidráulicos.
Transmisión Hydro-Gear® EZT
Control de la válvula de remolcado (se muestra lado izquierdo)
Los cubos de cuatro tornillos proporcionan un sistema práctico y confiable para el montaje de las ruedas.
Cada transmisión incluye un mando para la válvula de remolcado situado sobre el bastidor del vehículo a ambos lados del motor:
- Fáciles de alcanzar y usar
- Permiten mover el vehículo a motor parado
Hydro-Gear® es una marca comercial de Hydro-Gear Limited Partnership AF Holding Company, una corporación de Delaware y Danfoss Power Solutions (US) Company, una corporación de Delaware.
Depósito de combustible convenientemente ubicado para facilitar el repostaje
Ubicación del depósito de combustible
Tapa de llenado de combustible
El depósito de combustible tiene una capacidad de 11 litros. Está situado en el lado izquierdo de la maquinaria:
- La boca de llenado está situada a baja altura e inclinada para facilitar el repostaje.
- La amplia boca de llenado de combustible de 5,1 cm reduce el riesgo de derrames durante el repostaje.
- El tapón está unido por una cadena al depósito de combustible para que no se pierda.
Depósito de combustible translúcido
El depósito de combustible translúcido deja ver el nivel de combustible.
Soporte
Catálogo de Repuestos
Buscá piezas rápida y fácilmente usando el Catálogo electrónico de Repuestos John Deere.
Contactá a tu concesionario para soporte.
Tu concesionario John Deere es la mejor opción para dar soporte técnico a tu equipo John Deere.
Donde Comprar
También puedes estar interesado en…
Las imágenes de los modelos de los equipos pueden generarse de forma digital, son únicamente ilustrativas y están sujetas a cambios. Los modelos de los equipos que se muestran son, por lo general, modelos básicos y es posible que no reflejen todas las características, las opciones o los accesorios. La disponibilidad de equipos puede ser limitada. Consulte con su concesionario John Deere para obtener información.
