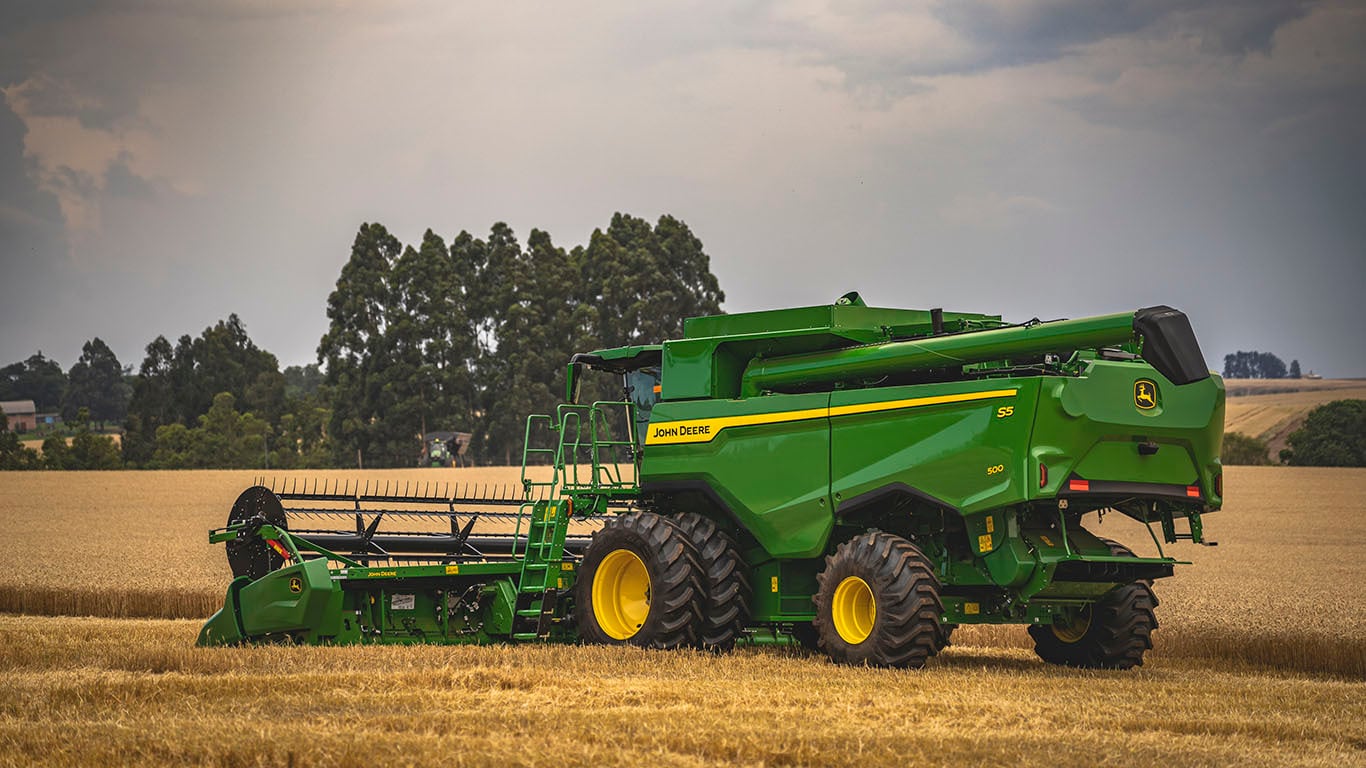

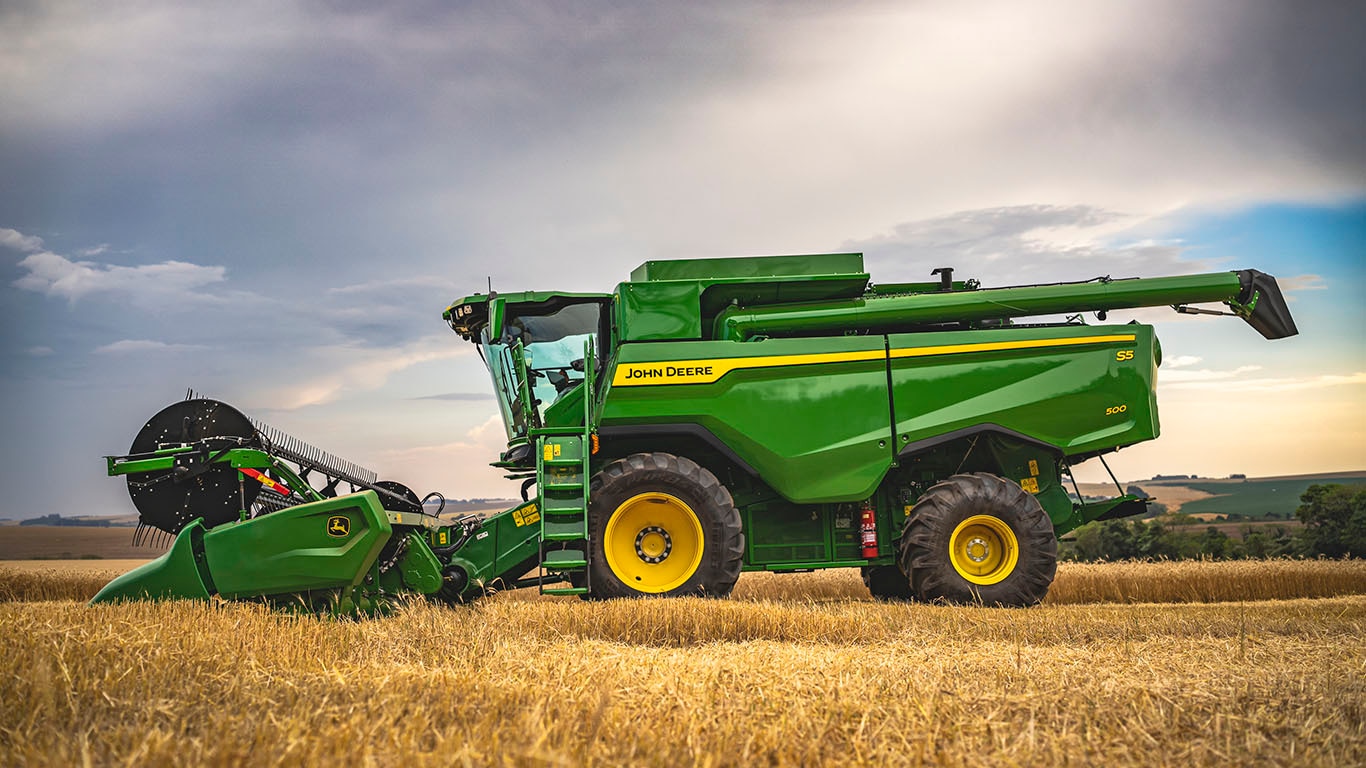

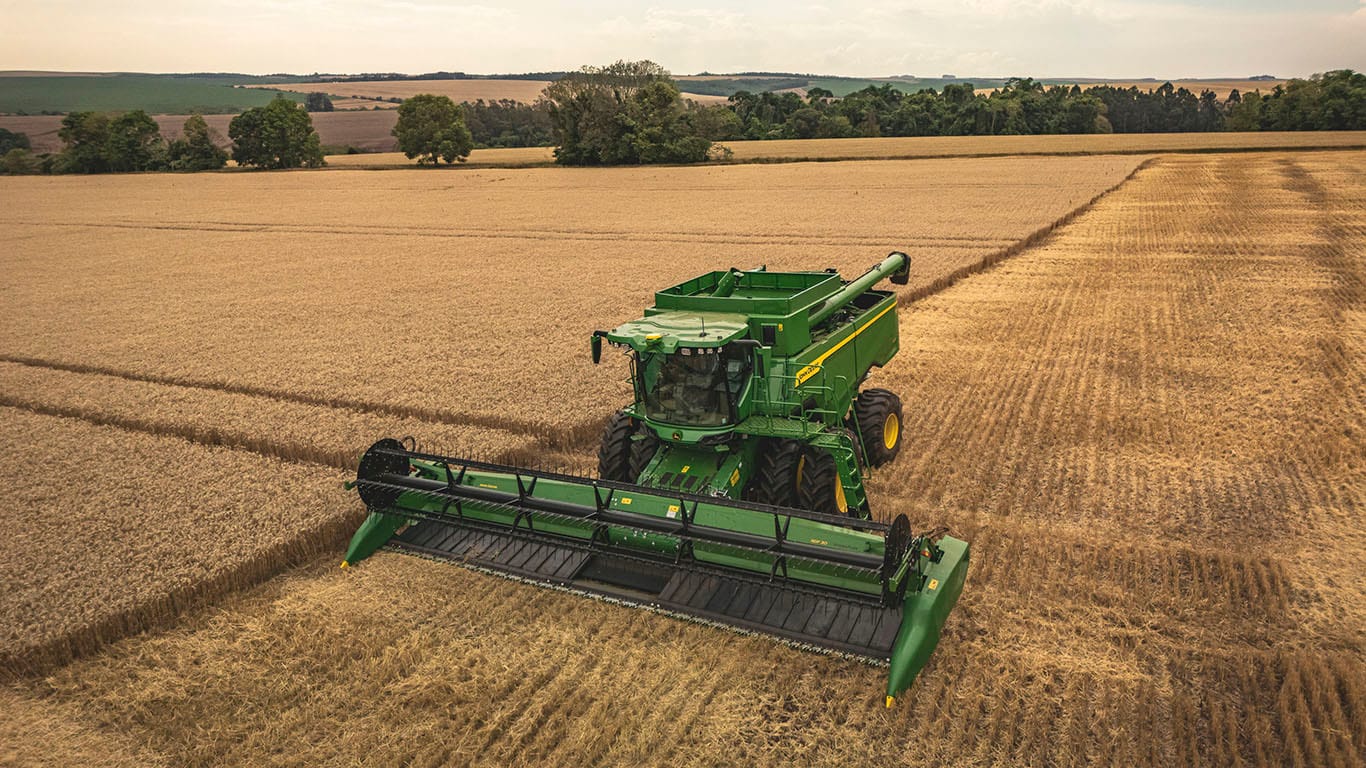

S5 500Cosechadora
- Nuevo diseño
- Nueva cabina con más espacio, más confort y más visibilidad
- Monitor G5Plus Command Center™ integrado, Receptor SF7500 y Modem JDLink™
Eficiencia en todos los campos
Coseche en cualquier terreno con granos de calidad y hasta con un 5% de economía de combustible respecto al modelo anterior.
Características
Expandir
Contraer
Cabina Premium
Cabina Premium
Monitor CommandCenter G5Plus
11 teclas de acceso directo configurables en monitores G5Plus
Teclas de acceso directo debajo del monitor
Teclas de acceso directo debajo del monitor
Receptor StarFire 7500
Sistema de cartografía de rendimiento con monitor de recolección Harvest Monitor en el monitor CommandCenter™ G5Plus
Página de ejecución de Control de solapamiento en el monitor CommandCenter G5Plus
Ubicación del sensor de flujo másico
Sensor de humedad John Deere
Página de ejecución de Optimize Performance (Optimizar el rendimiento) en la pantalla
Recomendación para el problema de las materias extrañas ligeras
El Ajuste activo de terreno ajusta las cribas de granzas y de grano
Sistema de limpieza activa de la Serie S
Picador de paja de corte fino
Picador de paja con barra controladora instalada
Rotor TriStream S5
Elementos de trilla TriStream
Cubiertas cónicas superiores
Cabina
Cabina Select
Cabina Premium
A partir del lanzamiento de las cosechadoras serie X y continuando con las cosechadoras de la serie S5, el paquete Cab de John Deere permite acceder a las características y funcionalidades de más alta gama en torno de la cabina de la cosechadora. Con un solo clic de esta configuración de paquete, cada opción del paquete Premium disponible está incluida para transformar la cosecha en algo más cómodo, junto con las mejores actualizaciones de visibilidad y los equipos que incluyen todas las tecnologías de agricultura de precisión.
La cabina Select ofrece:
- Asiento del conductor centrado giratorio
- Ajuste mecánico de los controles
- Apoyo lumbar mecánico
- Espejos retrovisores plegables en la cabina con luces de advertencia
- Soplador un 25 % más grande y mayor capacidad del sistema de calidad del aire
- Asiento del operador con suspensión neumática y ajustes básicos
- Columna de dirección con inclinación simple
- Tomas eléctricas prácticas
- Telemática lista
- Compartimiento de almacenamiento estándar
- Preparación para radio
- Ventanas oscuras
- Controles del calefactor y aire acondicionado en el apoyabrazos
- Limpiaparabrisas delantero intermitente y de dos velocidades
- Columna de dirección ajustable con inclinación doble y controles telescópicos
Cabina Premium
Cabina Premium
La cabina Premium incluye las características de la cabina Select más las siguientes:
- Monitor con pantalla táctil CommandCenter
- Asiento Premium con amortiguador lateral y suspensión de baja frecuencia
- Refrigerador activo
- Almacenamiento Premium
- Espejos de cabina montados en el techo con calefacción y ajuste eléctrico
- Radio con clavija de entrada auxiliar
- Parasol delantero desplegable
NOTA: Las especificaciones de las cabinas Premium S7 y S5 son diferentes. Para otras configuraciones específicas, consulte el Manual de ventas de la unidad S7.
El monitor CommandCenter™ G5Plus fácil de usar muestra todos los datos de cosecha importantes
Monitor CommandCenter G5Plus
El monitor CommandCenter G5Plus es el sistema de información central utilizado en todas las cosechadoras S7 y X9. El monitor permite al operador visualizar diferentes informaciones de cosecha y diagnóstico que son importantes durante la cosecha, y organizar dicha información según las preferencias del operador. El monitor CommandCenter G5Plus ha sido desarrollado en combinación con la nueva consola CommandARM y la palanca de control multifunción para ofrecer la máxima ergonomía y comodidad de manejo de su categoría.
Ventajas
- El monitor es fácil de usar gracias a sus características que comparte con toda la gama de productos de agricultura John Deere
- Pantalla de 32,5 cm con amplio espacio para información
- Navegación rápida y sencilla con funcionalidad táctil similar a la de los monitores Gen 4
- Se reduce la pulsación de botones hasta un 10 por ciento respecto del diseño anterior debido a una interfaz de usuario similar a la de las aplicaciones
- Operación sencilla, lógica e intuitiva con cinco páginas de ejecución que el operador puede personalizar
- Más tiempo útil gracias al ahorro de tiempo de la interfaz del monitor que incluye las teclas de acceso directo debajo del monitor que permiten acceder rápidamente a las funciones más importantes de la cosechadora
- Hay un monitor extendido G5Plus disponible para aumentar la superficie de la pantalla digital
Detalles adicionales
Cinco páginas en ejecución que pueden ser configuradas por los operadores según sus preferencias para un manejo fácil, lógico e intuitivo. Al barrer la pantalla con el dedo hacia la derecha o la izquierda, el operador puede cambiar cómodamente entre páginas en ejecución como en un teléfono móvil. Además, el operador puede cambiar las páginas en ejecución con la palanca de control multifunción. Esto significa que el operador no tiene que soltar los mandos para cambiar de página en ejecución.
11 teclas de acceso directo configurables en monitores G5Plus
El monitor CommandCenter G5Plus incluye hasta once botones configurables en la barra de accesos directos que permiten a los operadores personalizar el acceso a las aplicaciones más utilizadas para que empleen menos tiempo navegando por el menú.
Debajo del monitor CommandCenter G5Plus, el operador dispone de 14 teclas de acceso directo a las zonas más importantes durante las jornadas de trabajo, lo que ahorra al operador tiempo y clics, además de permitirle permanecer concentrado en la cosecha.
Las 14 teclas de acceso directo debajo del monitor garantizan una navegación rápida y sencilla:
Teclas de acceso directo debajo del monitor
Teclas de acceso directo debajo del monitor
Los operadores que prefieren un monitor de mayor tamaño que el CommandCenter G5Plus pueden equipar sus cosechadoras S7 o X9 con un monitor extendido en el poste de la cabina. El monitor extendido incluye el soporte y el cableado adaptador. El soporte permite al operador subir el monitor extendido para aumentar la visibilidad durante el transporte o al maniobrar con la cosechadora.
El monitor CommandCenter G5 Plus en el reposabrazos admite las siguientes características:
- Compatibilidad con el monitor con pantalla táctil de 32.5 cm
- Compatibilidad con el sistema de guiado automático CommandCenter AutoTrac
- AutoTrac, documentación, Control de secciones y Data Sync se incluyen de serie
- Sistema telemático JDLink
- Transferencia inalámbrica de datos (WDT)
- Acceso remoto a pantalla (RDA)
- Optimización del rendimiento
- Sistema ActiveYield
- Cuatro entradas para cámaras de video
- Diagnóstico y calibración
- Información de la cosecha
- Información del motor
- Configuración del cabezal
- Exportación de capturas de pantalla e información de localización de averías
- Licencia G5 Advanced opcional para la cosechadora
Mayor rendimiento con el receptor StarFire™ 7500
Receptor StarFire 7500
El receptor StarFire 7500 garantiza precisión tanto en materia de agricultura extensiva e intensiva como de césped, ya que ofrece repetibilidad en la colocación exacta de maquinarias, fertilizantes, semillas y herbicidas.
- Un 100 por ciento más de constelaciones satelitales usadas por el receptor*
- Un 17 por ciento más de precisión*
- Repetibilidad a largo plazo (donde corresponde), no solo por 9 meses*
- Reducción del 73 por ciento en el tiempo de conexión*
- Oferta universal, compatible con equipos anteriores y de la competencia
- Intercambiable: laboreo, siembra, pulverización y cosecha
* Todas las comparaciones se refieren al StarFire 6000 con SF3
Cosecha con el sistema Harvest Monitor™ de GreenStar™
Descripción general
Sistema de cartografía de rendimiento con monitor de recolección Harvest Monitor en el monitor CommandCenter™ G5Plus
El monitor de recolección Harvest Monitor de GreenStar permite al operador ver las mediciones del rendimiento y la humedad de los cultivos a medida que se cosechan. El monitor de recolección Harvest Monitor se muestra al operador en el monitor CommandCenter G5Plus.
Ventajas
La documentación de cosecha coteja los datos de rendimiento y humedad que proporciona el monitor de recolección Harvest Monitor con la señal del sistema de posicionamiento global (GPS), y genera mapa de rendimiento geoespaciales en John Deere Operations Center o en otros programas que favorecen la toma de decisiones agronómicas.
Algunas de las características clave de la documentación de cosecha de John Deere son las siguientes:
- Registro automático de rendimiento y humedad
- Importación de mapas de siembra con archivos del localizador de variedades de John Deere Operations Center para visualizar en pantalla las variedades y los híbridos sembrados
- Compatibilidad con John Deere Operations Center y otros proveedores de software mediante la API ADAPT
- Transferencia inalámbrica de registros a John Deere Operations Center con conectividad JDLink
- Transferencia USB de datos para documentación
- El control de solapamiento desactiva automáticamente la documentación cuando el cabezal y el separador se encuentran en áreas que ya fueron cosechadas, para garantizar la obtención de información precisa sobre el rendimiento. Además, un operador puede desactivar manualmente una sección o un grupo de secciones. Esta funcionalidad puede usarse para mejorar la precisión de documentación cuando no se está cosechando cultivos en zonas del campo que no provocan que Control de solapamiento desactive secciones automáticamente (por ejemplo, si espaciados o daños a los granos hacen que zonas del campo no produzcan ningún grano cosechable). Para cabezales de plataforma, un operador puede configurar entre 2 y 24 grupos de secciones controlables manualmente.
- Ayuda a los productores a la hora de crear informes de productividad de sus campos y operaciones para gestionar mejor la información y tomar decisiones informadas
Página de ejecución de Control de solapamiento en el monitor CommandCenter G5Plus
Detalles adicionales
Ubicación del sensor de flujo másico
El sensor de masa y caudal está instalado dentro del depósito de grano, en el conjunto del cabezal del elevador de grano limpio. La placa de impacto está conectada a un sensor electrónico de efecto Hall para obtener mediciones precisas del rendimiento. El sistema tiene la capacidad de realizar múltiples calibraciones por cultivo, lo que incrementa la precisión del rendimiento.
Sensor de humedad John Deere
Sensor de humedad John Deere
El sensor de humedad John Deere proporciona sobre la marcha lecturas de humedad precisas, en tiempo real y confiables para el operador. El sensor de humedad está instalado en la derivación del elevador de grano limpio.
Ventajas
- Fácil de limpiar
- No hace falta perder tiempo en calibraciones
- Primera lectura más larga para aumentar la precisión
El sensor de humedad mide continuamente la humedad de una muestra pequeña de grano mientras se transporta a través del elevador de grano limpio.
Gestione rápidamente los problemas de rendimiento con la función Optimize Performance (Optimizar el rendimiento)
Descripción general
Optimize Performance puede ayudar a los operadores a mejorar la productividad diaria y estacional de la cosechadora. La característica Optimize Performance (Optimizar el rendimiento) integrada en los controles de la pantalla CommandCenter G5 Plus permite al operador seleccionar la configuración específica de la cosechadora para su optimización y ajuste.
Ventajas
- Resuelve los problemas con los que se encuentran los operadores cuando cambian las condiciones de cultivo o cosecha
- Resulta fácil de usar cuando se empieza a cosechar un nuevo cultivo o campo
- Permite recomendaciones y ajustes más rápidos
- El operador puede completar la mayoría de las recomendaciones de forma automática con tan solo pulsar un botón
Página de ejecución de Optimize Performance (Optimizar el rendimiento) en la pantalla
Detalles adicionales
Si el operador detecta un problema relacionado con daños en el grano, pérdida de granos, materias extrañas, calidad de la paja o material de retrilla, solo tiene que hacer clic en Optimize Performance (Optimizar rendimiento) y especificar en qué área está detectando problemas clave. Estas áreas son las siguientes:
- Pérdidas en el separador
- Pérdidas en la caja de cribas
- Pérdidas sin trillar
- Grano roto
- Materias extrañas livianas
- Materias extrañas pesadas
- Material sin trillar
- Calidad de la paja
- Exceso de material de retrilla
En función del problema de rendimiento que el operador busca mejorar y de su gravedad (menor, moderada o importante), la cosechadora realizará distintas recomendaciones, la mayoría de las cuales pueden aplicarse presionando un botón.
Recomendación para el problema de las materias extrañas ligeras
Sistema Ajuste activo de terreno
El Ajuste activo de terreno ajusta las cribas de granzas y de grano
El Ajuste activo de terreno al terreno aumenta la calidad del grano y reduce las pérdidas de grano al subir o bajar pendientes. Esta característica ajusta automáticamente las aberturas de las cribas de granzas y de grano de la cosechadora y controla cuidadosamente la velocidad del ventilador de limpieza, estabilizando los niveles de desechos y asegurando una muestra del depósito de grano más limpia.
Características y ventajas:
- El nivel de pérdidas es el mismo que en terreno nivelado (en pendientes de hasta diez grados)
- Los desechos se reducen en un 35 por ciento en pendientes de entre 8 y 12 grados
- Ajustes de configuración automática en pendientes
Cuando la máquina comienza a subir una pendiente, el Ajuste activo de terreno reduce la velocidad del ventilador de limpieza y abre las cribas de granzas y de grano. A medida que la máquina baja una pendiente, la velocidad del ventilador de limpieza aumenta y las cribas de granzas y de grano se cierran para reducir las pérdidas y evitar la carga del sistema de limpieza.
Sistema activo de limpieza DF3 de la Serie S
Sistema de limpieza activa de la Serie S
Las cosechadoras de la Serie S cuentan con el sistema de limpieza activa de la Serie S, que limpia en tres fases, lo que se traduce en una gran capacidad y granos más limpios. Este sistema de limpieza es una mejora del sistema actual, que es responsable de proporcionar más capacidad de limpieza gracias a la mejora del trillado y al rendimiento de separación de los nuevos modelos.
Ventajas para el cliente:
- Reducción de las pérdidas de grano hasta un 70 por ciento en comparación con el sistema de nivelación automática
- El sistema DF3 tiene un 9 por ciento menos de componentes
- Aumento de capacidad del 15 por ciento en terrenos con pendientes
El sistema de limpieza de la Serie S comienza con los sinfines de transporte ubicados debajo del cóncavo, donde el volumen de material trillado es mayor, para moverlo de manera uniforme a la zapata de limpieza.
Puesto que el grano se encuentra en la zapata de limpieza, la criba delantera de apertura fija limpia hasta el 40 por ciento de los granos antes de que lleguen a la criba principal. El aire a alta velocidad del ventilador de limpieza eleva cualquier material ligero que se desplaza sobre la criba delantera o superior, lo que produce una separación más agresiva de barcia y aumenta el rendimiento en la limpieza. La criba principal separa el grano mientras pasa a través de la zaranda principal hacia la criba de grano.
La criba proporciona una clasificación por tamaño adecuada de los granos y otros materiales. Cualquier grano que pasa por la criba se eleva al depósito de grano, mientras que algunos granos y otros materiales fluyen hacia el sistema de retrilla y reprocesamiento.
Picador de paja de corte fino
Picador de paja de corte fino
El picador de paja de corte fino proporciona un tamaño de material de residuo que permite mejorar las prácticas de cultivo agronómico.
Característica y ventaja:
Solución de valor efectivo para sistemas de residuos de Select de reducir el costo operativo.
Se maximiza el rendimiento gracias a la excelente clasificación de residuos para contribuir a la incorporación del suelo durante el ciclo de producción del cultivo siguiente.
El picador de paja utiliza cuchillas de paletas en la izquierda y cuchillas de pala en la derecha para conseguir el tamaño adecuado de los residuos. El filo de las cuchillas de paletas está hecho de un material resistente al desgaste que ayuda a reducir el desgaste de la cuchilla. Las cuchillas de paletas están separadas equidistantemente para coincidir con la barra ajustable de cuchillas.
Las cuchillas tipo cuchara están ubicadas en los extremos del rotor del picador de paja. Estas cuchillas generan aire para ayudar a empujar la paja y la barcia a través del picador de paja. Alrededor de las hojas cucharas hay tolvas de aire fijadas a la carcasa del picador de paja que ayudan a canalizar el aire a través de la descarga del picador de paja.
Picador de paja con barra controladora instalada
Al agregar la barra controladora del picador de paja (disponible a través de Refracciones), se reduce la longitud del corte cuando se desea. La barra controladora se instala fácilmente en la superficie inferior del picador de paja. El tamaño adecuado de los residuos, junto con el diseño correcto del esparcidor y la plataforma trasera para dispersar los residuos contribuyen a la emergencia correcta de las plantas.
NOTA: La barra controladora del picador de paja no se recomienda para cultivos de maíz o semilla de soja.
Rotor TriStream diseñado para granos gruesos y granos pequeños de trillado sencillo
Descripción general
El rotor TriStream es exclusivo de John Deere, ya que cuenta con un diseño ligeramente ahusado en la zona de trillado para proporcionar la mejor calidad de grano de su clase, a la vez que reduce el ruido que a menudo acompaña a las cargas pesadas del rotor. El rotor TriStream está recomendado para los productores que cosechan principalmente granos gruesos junto con granos pequeños de trillado sencillo. El trillado sencillo hace referencia a los cultivos de grano pequeño donde es fácil trillar el grano desde la cabeza del cultivo.
Las aletas helicoidales que rodean el rotor guían el material de cultivo a través de la superficie de trillado y separación mediante un efecto de tracción y liberación para mejorar el rendimiento. Esta característica de las cosechadoras S5 de John Deere genera menos consumo de energía.
Ventajas
- La tecnología del rotor TriStream reduce la fuerza necesaria para mover el material a través de la cosechadora hasta en un 20 por ciento, lo que maximiza la eficiencia del combustible.
- Las ranuras acanaladas de los elementos de trilla permiten que el rotor en forma de bala mueva el material de manera más eficiente, maximizando así el rendimiento de trilla del cultivo y la calidad del grano.
- Las aletas reforzadas en las cubiertas superiores impulsan el cultivo suavemente hacia atrás a lo largo del rotor, garantizando la separación de todo el grano trillado.
- Ofrece una configuración de desgaste normal y otra de larga duración.
Rotor TriStream S5
Detalles adicionales
Quince elementos de trilla de fundición brindan un manejo superior del material y mayor calidad de granos. Los elementos giran en espiral alrededor del rotor para controlar el flujo de material. En algunos entornos de cosecha, puede ser necesaria la configuración de dense-pack (nueve elementos de trilla adicionales).
Elementos de trilla TriStream
Las cubiertas cónicas superiores permiten un movimiento del material suave en la zona de trillado y separación. Las cubiertas superiores tienen un radio más grande que el del rotor, lo que permite que el material se expanda a medida que se desplaza por la parte superior del rotor. Este diseño utiliza la acción de tracción y liberación del material de cultivo, de modo que facilita el trillado y la separación y reduce el consumo de energía.
Cubiertas cónicas superiores
Especificaciones
Especificaciones clave
| Tipo de motor | Motor John Deere PowerTech™ Plus 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Potencia nominal | 275 cv 202 kW |
|||
| Capacidad de combustible | 757 L 200 gal. |
|||
| Ancho del canal | ||||
| Diámetro del cilindro de trilla | ||||
| Longitud del rotor | 312,4 cm 123 in. |
|||
| Diámetro del rotor | 61 cm 24 in. |
|||
| Área cóncava | 0,9 m2 9,7 sq ft |
|||
| Área de separación | 1,3 m2 14 sq ft |
|||
| Tamaño de la tolva de granos | 8800 L 250 bu |
|||
| Velocidad de descarga máxima | 78 L/s 2,2 bu/sec |
Motor
| Tipo de motor | Motor John Deere PowerTech Plus 6,8 L 415 cu in. |
|||
|---|---|---|---|---|
| Nivel de emisiones | Tier 3 Brasil / Tier 1 Latinoamérica | |||
| Capacidad del tanque de fluido de escape diesel (DEF) | ||||
| Régimen nominal | 2200 rpm | |||
| Potencia nominal | 275 cv 202 kW |
|||
| Maximum power | ||||
| Reforzador de potencia a velocidad nominal | 30 cv 22 kW |
|||
| Capacidad de combustible | 757 L 200 gal. |
|||
| Familia de motor |
Alimentación
| Tipo de transmisión | Fijo o variable | |||
|---|---|---|---|---|
| Tipo de paletas de cadena transportadora | Hierro fundido | |||
| Anchura | 112 cm 44 in. |
|||
| Longitud | 172,7 cm 68 in. |
|||
| Acelerador de alimentación, trampa de piedras | Inversor Estándar Estándar |
Trilla y separación
| Diámetro del tambor del separador | ||||
|---|---|---|---|---|
| Velocidad del tambor del separador | ||||
| Intervalo de velocidades del cilindro de trilla | ||||
| Tipo de separador | Giratorio | |||
| Longitud del rotor | 312,4 cm 123 in. |
|||
| Diámetro del rotor | 61 cm 24 in. |
|||
| Longitud del cilindro | ||||
| Diámetro del cilindro | ||||
| Rango de velocidad del rotor | 230 - 1300 rpm | |||
| Área cóncava | 0,9 m2 9,7 sq ft |
|||
| Área de separación | 1,3 m2 14 sq ft |
|||
| Área del cóncavo de descarga | 0,3 m2 3,2 sq ft |
Sistema de limpieza
| Bandeja delantera | 0,4 m2 4,3 sq ft |
|||
|---|---|---|---|---|
| Extensión de zaranda frontal | ||||
| Pre-limpieza | ||||
| Zarandón | 1,95 m2 21 sq ft |
|||
| Zaranda | 1,48 m2 15,9 sq ft |
|||
| Velocidad del ventilador de limpieza | 620 - 1350 rpm | |||
| Autonivelación |
Manipulación de granos
| Tamaño de la tolva de granos | 8800 L 250 bu |
|||
|---|---|---|---|---|
| Longitud del sinfín de descarga | 6,6 m 21,5 ft |
|||
| Velocidad de descarga máxima | 78 L/s 2,2 bu/sec |
Peso base - sin cabezal
| Total machine | 15.938 kg 35.137 lb |
|---|
Lugar de fabricación
| País | Brasil, Horizontina, RS |
|---|
Información adicional
| Fecha de la Información |
|---|
