En materia de aplicaciones, es indispensable pulverizar la cantidad exacta de producto en el momento indicado y en el lugar preciso. Los productores y los minoristas de Ag puede optar entre una variedad de tipos y anchuras de barras para elegir la que mejor se adapta al terreno y las operaciones de cultivo. Los siguientes tipos de barras de pulverización están disponibles en los modelos 430R y 440R:
Anchura/tipo de barra de pulverización |
Anchura de plegado secundario |
Secciones |
Barra de pulverización de acero de 30,5 m |
18 m |
9 |
Barra de pulverización de acero de 36,6 m |
21 m |
11 |
Barra de pulverización de fibra de carbono de 36,6 m |
21 m |
11 |
Híbrida de 40,2 m |
21 m |
13 |
La barra de pulverización de acero de 30,5 m, la barra de pulverización de acero de 36,6 m y las barras híbridas de 40,2 m incluyen cambios respecto de modelos anteriores. Estos cambios de diseño le permiten acceder a las siguientes ventajas:
Las mejoras de la barra de pulverización reticular ofrecen las siguientes ventajas:
- Un diseño que facilita la limpieza y el cambio de boquillas
- Una altura de pulverización más constante para una mejor cobertura y eficacia del producto
- Un menor daño al cultivo durante la pulverización, que se traduce en un potencial de rendimiento superior en la cosecha
- Se reduce la posibilidad de tiempo de inactividad por fallas debido a choques de la barra de pulverización contra el suelo o el cultivo
- Confiabilidad moldeada con soldadura láser robótica
Barra de pulverización reticular de 36 m
Las barras de pulverización compatibles con el sistema See & Spray tienen las siguientes características:
Ancho/tipo de barra de pulverización |
Número de cámaras |
Barra de pulverización de acero de 30,5 m |
30 |
Barra de pulverización de acero de 36,6 m |
36 |
Híbrida de 40,2 m |
40 |
Con todas las configuraciones de barra de pulverización anteriores, la sección externa de la barra puede plegarse para reducir el ancho total de la barra, con el fin de que los operadores tengan mayor versatilidad al pulverizar terrenos que no permiten una aplicación con la anchura completa. Para plegar las barras externas, solo debe mantener presionado el pedal y los botones de inclinación hacia arriba izquierdo y derecho. El despliegue se realiza en orden inverso con ayuda del interruptor de bajada.
Las anchuras de plegado secundario de cada barra se indican a continuación.
Luces ubicadas en el bastidor central
Las válvulas de sección minimizan el solapamiento y reducen los costes de ingreso
A medida que aumenta la anchura de la barra, se agregan válvulas de sección adicionales para mejorar la resolución de pulverización. Si el operador utiliza el control de secciones de John Deere o interruptores de sección individuales, las secciones adicionales reducen el solapamiento de pulverización, lo que permite disminuir los costos de ingreso y mejora el potencial de rendimiento.
Funcionamiento de la barra de pulverización

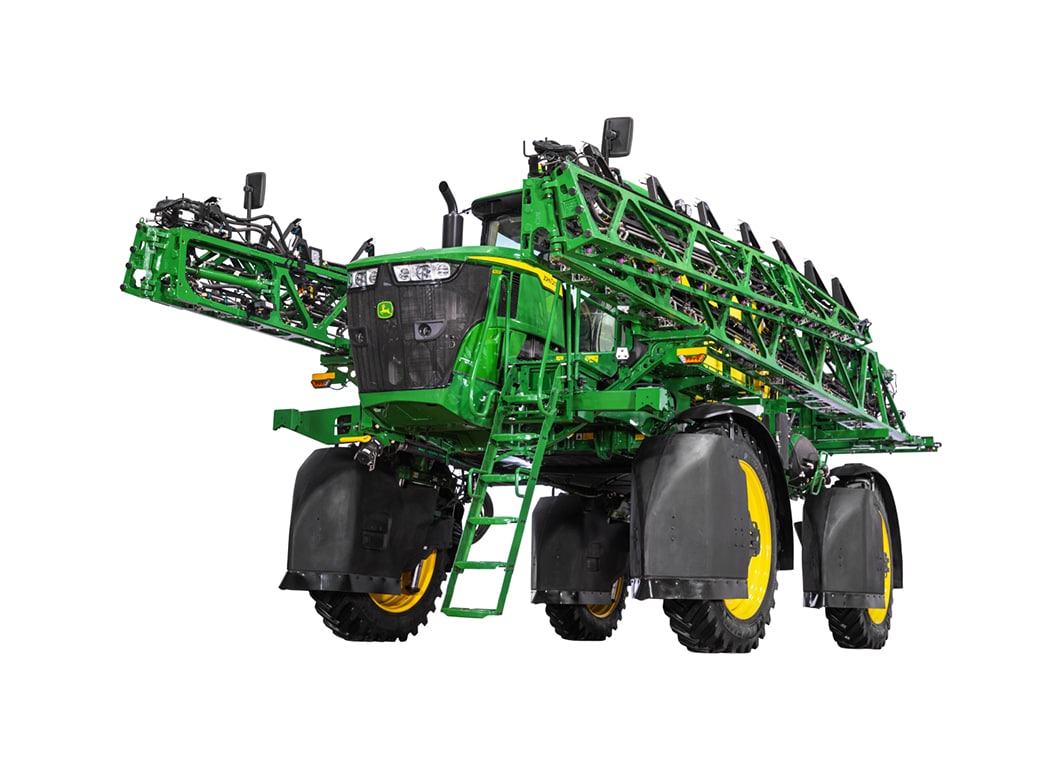

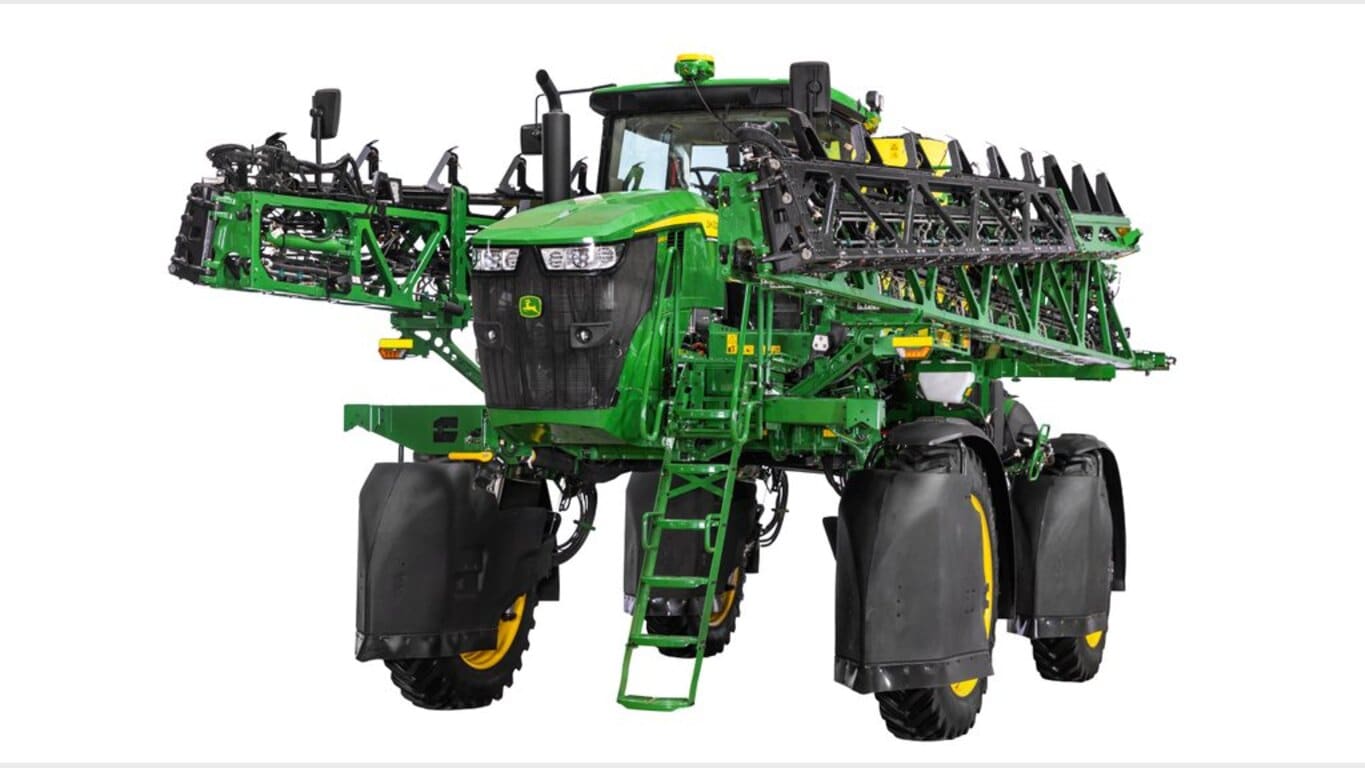

Barra de acero de 40 m en transporte
Cuando las barras de pulverización en los modelos 430R y 440R se pliegan en las cajas de transporte, el peso de la barra se distribuye de manera más equilibrada de adelante hacia atrás. Este diseño permite distribuir el peso de la máquina casi en una proporción 50/50, lo que mejora el rendimiento general al manejar a velocidades de transporte altas al siguiente campo.
Despliegue de la barra de pulverización de acero de 36,6 m en pulverizador de la serie 400R
La barra híbrida de 40 m se despliega en dos fases. Las barras internas se despliegan primero, seguidas de las barras externas y la desconexión. Cuando la barra de pulverización llega a la fase de apertura completa, se activa un émbolo entre la barra interior e intermedia para garantizar que esté firme y en condiciones de funcionar. Para plegar la barra, solo debe invertir el proceso.
Émbolo de posicionamiento de la barra de pulverización híbrida de 40 m
Las barras de pulverización de fibra de carbono se pliegan y se despliegan de manera diferente según el diseño de la barra. En la primera fase, la barra de pulverización se abre de forma horizontal, mientras que en la segunda fase, la segunda parte de la barra se despliega de forma vertical. Para plegar la barra, solo debe invertir el proceso.
Pliegue y despliegue de la barra de pulverización por parte del operador realizado desde la palanca multifunción en la cabina
Las barras de pulverización de acero, de fibra de carbono e híbridas en todos los pulverizadores autopropulsados 430R y 440R vienen equipadas con una característica de despliegue/pliegue automático que simplifica aún más su funcionamiento para el operador. Para desplegar automáticamente la barra, mantenga presionado el interruptor de piso y el botón inferior del bastidor central en la palanca multifunción para desplegar completamente la barra desde la posición de la caja hasta la posición de pulverización. El despliegue automático funciona de la misma manera, salvo que el operador debe presionar el botón de elevación del bastidor central en la palanca multifunción mientras presiona el interruptor de piso.
Durante el despliegue/pliegue automático de la barra de pulverización, los cilindros de la barra se controlan de manera electrónica para reducir las cargas sobre los cilindros y la estructura de la barra. Las barras de acero se pliegan/despliegan en menos de 40 segundos, mientras que las barras de fibra de carbono se pliegan/despliegan en menos de 60 para que el operador pueda pasar más tiempo pulverizando.
Además del proceso de plegado simplificado, las barras de acero y fibra de carbono pueden plegarse y desplegarse cuando el pulverizador está en movimiento a una velocidad de 8 km/h (5 mph) o menos. Esto permite que el operador obtenga una ventaja inicial al ingresar al campo y ahorre tiempo al salir de él
Característica de retorno a altura de la barra de pulverización
El retorno a altura de la barra de pulverización garantiza una altura de pulverización uniforme
Todos los pulverizadores autopropulsados 430R y 440R están equipados con la característica de retorno a altura de la barra de pulverización. Durante la pulverización, se puede ajustar el retorno a altura de la barra de pulverización según las preferencias del operador para que la barra de pulverización vuelva a la misma altura de pulverización después de evitar un obstáculo o al girar al final de una hilera. De esta forma, se garantiza una altura de pulverización constante y el operador se puede centrar en la conducción del producto que se aplica.
El retorno a altura de la barra de pulverización tiene tres modos entre los que el operador puede elegir para que la barra de pulverización regrese a la altura de pulverización deseada:
- Central: la sección del bastidor central vuelve a la misma posición
- Inclinación izquierda y derecha: las secciones de la barra de pulverización izquierda y derecha vuelven a las mismas posiciones
- Izquierda, central y derecha: las tres secciones de la barra de pulverización vuelven a las mismas posiciones
Operación sencilla de plegado lateral
Operar en condiciones sin cabeceros o en cultivos específicos puede requerir la capacidad de plegar un solo lado de la barra de pulverización. Para llevarlo a cabo, presione el interruptor de piso y el botón de inclinación izquierda o derecha de la palanca multifunción. La barra de pulverización plegará, de manera secuencial, la sección exterior y luego la sección interior del lado apropiado de la barra de pulverización. Esta operación dura aproximadamente 40 segundos.
Los cilindros de bloqueo del rodillo del bastidor central se energizan durante las operaciones de desequilibrado, manteniendo el resto del nivel de la barra de pulverización. Si se requiere pulverizar, se pueden activar la secciones apropiadas de la barra de pulverización en los mandos CommandARM para que comience la pulverización. La característica de plegado automático de la barra de pulverización puede activarse en casos donde deba plegarse para evitar obstáculos
